Détails sur le produit:
Conditions de paiement et expédition:
|
| Type de modèle: | Cable en CU/XLPE/SWA/PVC | Voltage nominal: | 1kv |
|---|---|---|---|
| Isolement: | XLPE | Conducteur: | Cu, cuivre |
| Armure: | SWA, blindé par fil d'acier | Tailles: | 1 à 630 mm2 |
| Les noyaux: | Noyau 4 | Matériau de la gaine: | PVC, PE, LSOH |
| Les normes: | LE CEI/BS/EST/VDE | Garantie: | 2 ans |
| échantillon gratuit: | Valuée | société: | groupe shenghua |
| Marque: | Sh câble | ||
| Mettre en évidence: | cable électrique blindé,Câble électrique blindé |
||

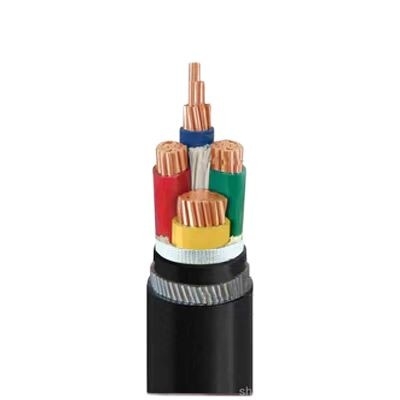

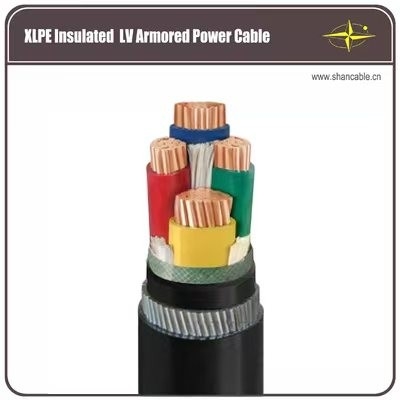

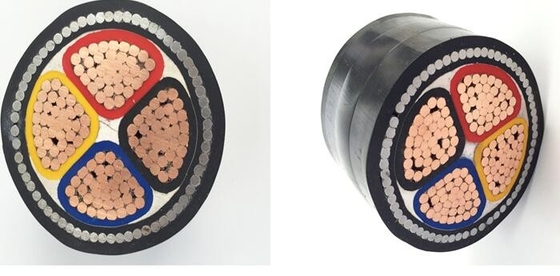

Construction
| Conducteur | Conducteur de cuivre à chaîne compacte, classe 2 conformément à la CEI 60228 |
| Conducteur de cuivre solide circulaire, classe 1 selon la CEI 60228 | |
| Isolement | XLPE ((polyéthylène relié) |
| Remplisseur | Remplisseur en PP |
| Ruban d'emballage | Non tissés |
| Couverture intérieure | PVC extrudé |
| Armour | Fil d'acier |
| Enveloppe générale |
PVC résistant aux termites |
Applications
Utilisé pour les lignes de transmission et de distribution d'électricité dont la tension nominale est inférieure ou égale à 35 kV.Le câble d'alimentation xlpe possède non seulement des caractéristiques d'excellente électricité, le mécanisme,
résistant à la chaleur et au vieillissement, résistant aux contraintes environnementales et résistant à la corrosion chimique, mais aussi simple
structure, poids léger, absence de restriction par la chute de pose et température élevée admissible pour un travail à long terme.
Les normes
Pour les appareils électroniques, le numéro de série de l'appareil est le numéro de série de l'appareil.
ChineLe numéro de série est le suivant: GB/T 12706.2-2008
Autres normes telles queBS,DIN et ICEA sur demande
Données techniques
Voltage nominal: 0,6/1 kV
Température maximale du conducteur: inférieure à la normale (90°C), d'urgence (130°C) ou un court-circuit ne dépassant pas 5 s (250°C) conditions.
Température ambiante.0°C, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 20 x débit de câble pour les câbles non blindés à noyau unique
15 x O.D. de câble pour les câbles blindés à noyau unique
15 x O.D. de câble pour les câbles non blindés multicœurs
12 x câble O.D pour les câbles blindés multicœurs
Les spécifications
| Nom de la section transversale du conducteur |
Les fils Non. / Dia. du chef d'orchestre |
Épaisseur d'isolation | Épaisseur du revêtement intérieur | Dia. du fil d'armure | Épaisseur de la gaine | Une surdose. |
Approximativement. Le poids |
Résistance max. DC du conducteur (20 °C) | Testez la tension AC | Notation actuelle | |
| mm2 | PC/mm | mm | mm | (mm) | Poids de l'appareil | Ω /km | Le débit d'électricité doit être supérieur à: | Dans l'air (A) | Dans le sol ((A) | ||
| 4 × 4 | 7/0. Je vous en prie.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1. Je vous en prie.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1. Je vous en prie.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1. Je vous en prie.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2. Je vous en prie.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2. Je vous en prie.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2. Je vous en prie.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2. Je vous en prie.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2. Je vous en prie.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 heures sur 24.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2. Je vous en prie.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2. Je vous en prie.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2. Je vous en prie.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61 et demi.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61 et demi.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Nous sommes capables de respecter les délais de livraison les plus stricts selon chaque commande.
Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni dans des bobines en bois, des boîtes ondulées et des bobines.
du ruban adhésif et des bouchons non hygroscopiques pour protéger les extrémités du câble de l'humidité.
Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour.
selon les exigences du client.
