Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Câble blindé MV | Isolation: | XLPE |
|---|---|---|---|
| Armure: | Ruban adhésif, fil d'acier | Conducteur: | Aluminium de cuivre |
| Les noyaux: | Trois cœurs | La norme: | LE CEI, BS, EST, VDE |
| garantie: | 2 ans | Échantillon gratuit: | - Oui, oui. |
| société: | groupe shenghua | Marque: | Sh câble |
| Mettre en évidence: | Câble électrique blindé en fil d'acier 6,6 kV |
||
Dans les écosystèmes industriels haute tension – des aciéries aux parcs éoliens offshore – la résilience électrique n'est pas seulement essentielle, elle est non négociable. Shanghai Shenghua Cable Group assure une sécurité électrique essentielle grâce à ses câbles électriques blindés en fil d'acier (SWA), conçus pour la transmission de 6,6 kV à 35 kV dans les applications extérieures, souterraines et industrielles où les contraintes mécaniques, les interférences électromagnétiques et les températures extrêmes menacent la continuité opérationnelle.
Les câbles SWA de Shenghua déploient une architecture méticuleusement stratifiée pour surmonter les dangers industriels :
Principales mesures de performance
| Paramètre | Câble 6/10 kV | Câble 18/30 kV |
|---|---|---|
| Tension d'essai | 21 kV/5 min | 63 kV/5 min |
| Rayon de courbure | 15 × diamètre | 15 × diamètre |
| Plage de température | -20 °C à +90 °C | -20 °C à +90 °C |
| Court-circuit | 250 °C (max. 5 s) | 250 °C (max. 5 s) |
| Conforme aux normes CEI 60502-2, GB/T 12706.2-2008, BS, DIN |
Colonnes vertébrales de l'alimentation industrielle
Réseaux d'énergie renouvelable
Infrastructure urbaine
Les câbles de Shenghua dépassent les certifications :

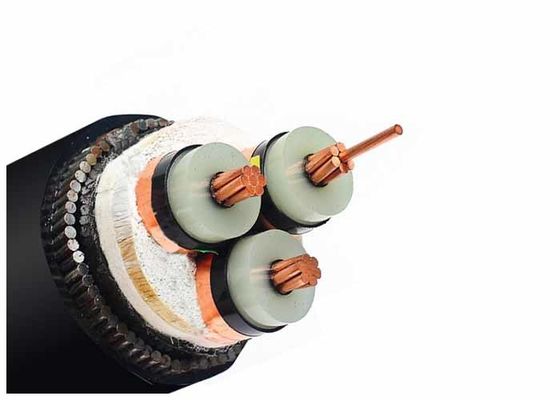

Construction
1 ..... cuivre nu toronné
2 ..... couche interne de matériau semi-conducteur
3 ..... isolation de l'âme en polyéthylène réticulé
4 ..... couche externe de matériau semi-conducteur
5 ..... ruban semi-conducteur
6 ..... écran de fils de cuivre
7 ..... Bande de remplissage, fil ou papier
8 ..... Ruban d'emballage non tissé ou ignifuge
9 ..... Revêtement intérieur en PVC extrudé
10 .... Blindage en ruban d'acier inoxydable
11 .... Gaine globale : polychlorure de vinyle (PVC) ou FR-PVC, PE, LSOH
Application
Utilisé dans les postes de transformation, les blocs de commutation, dans les centrales électriques et les installations industrielles. Câble d'alimentation moyenne tension pour application statique dans le sol, à l'intérieur et à l'extérieur des installations, à l'extérieur, dans les caniveaux, dans l'eau, dans des conditions où les câbles ne sont pas exposés à de fortes contraintes mécaniques et à des contraintes de traction.
Normes
International : CEI 60502-2, CEI 60228
Chine : GB/T 12706.2-2008
Autres normes telles que BS, DIN et ICEA sur demande
| Tension d'essai | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| Plage de température | en mouvement | -20 °C à +90 °C | |
| fixe | -20 °C à +90 °C | ||
| Température de fonctionnement | court-circuit | °C | 250 |
| Durée de court-circuit | max. | [sec] | 5 |
| Rayon de courbure | min. | x diamètre | 15 |
| Inflammabilité | standard | EN 50265-2-1 |
*) Emballage : CUT = câble de différentes longueurs sur tambour ou bobine, possibilité de couper à la longueur requise
Détails du câble d'alimentation MV (6 à 35 kV)
YJ : isolation XLPE
V : gaine en PVC
32 : blindage en fil d'acier – 3 âmes
22 : blindage en ruban d'acier – 3 âmes
72 : blindage en fil d'aluminium – 1 âme
62 : blindage en ruban d'acier inoxydable – 1 âme
ZR : Résistant aux flammes
| Câble d'alimentation MV (11 kV 15 kV 33 kV) | ||
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | Nombre d'âmes | Section du conducteur (mm2) |
| isolation xlpe | 1 âme 3 âmes | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Âme en Cu | ||
| YJV, N2XSY ; câble d'alimentation gainé en PVC | ||
| YJV22 ; câble d'alimentation blindé en ruban d'acier, gainé en PVC | ||
| YJV32, YJV42 ; câble d'alimentation blindé en fil d'acier, gainé en PVC | ||
| Âme en Al | ||
| YJLV, NA2XSY ; câble d'alimentation gainé en PVC | ||
| YJLV22 ; câble d'alimentation blindé en ruban d'acier, gainé en PVC | ||
| YJLV32, YJLV42 ; câble d'alimentation blindé en fil d'acier, gainé en PVC | ||
Certificat
ISO, CE, KEMA, CEI, RoHS, CCC, P3C et autres sur demande
EMBALLAGE ET EXPÉDITION
Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier. Le matériau d'emballage dépend du poids et de la taille du câble. Après que les tambours de câbles bien emballés sont envoyés au port maritime, ils sont chargés dans un conteneur de 20 pieds ou un conteneur de 40 pieds. Tous les tambours de câbles sont fermement fixés par une ceinture de sécurité pour s'assurer qu'il n'y a aucun mouvement pendant le transport maritime. La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.
