Détails sur le produit:
Conditions de paiement et expédition:
|
| Modèle de produit: | Câble AL/XLPE/STA | Conducteur: | D'aluminium |
|---|---|---|---|
| Isolation: | XLPE | Matériaux blindés: | Bande en acier |
| Les noyaux: | 3 cœurs | Matériau de la gaine: | PVC, PE, LSOH |
| certificat: | KEMA, essai de type | La norme: | LE CEI, BS, EST, VDE |
| société: | groupe shenghua | Marque: | Sh câble |
| Mettre en évidence: | Câble armé à ruban d'acier 3x300 SQMM,Câble blindé de bande en acier,Câble armé à ruban d'acier YJLV22 |
||
Dans les environnements industriels à enjeux élevés - des usines d'acier aux réseaux électriques souterrains - la fiabilité électrique a un impact direct sur la continuité et la sécurité opérationnelles. SHANGHAI SHENGHUA Cable Group Engineers Resilience critique Mission-Critical avec son câble blindé (STA) YJLV22 3X300 en acier (STA), avec des conducteurs en aluminium, une isolation XLPE et une protection à triple blindage pour la transmission d'alimentation de 35 kV dans des conditions extrêmes.
Les câbles blindés Sta de Shenghua déploient une architecture à plusieurs niveaux méticuleusement pour conquérir les dangers industriels:
| Paramètre | Spécification YJLV22 3x300 | Avantage de l'industrie |
|---|---|---|
| Cote de tension | 3,6 kV - 35kV (u <bons | Soutient les sous-stations HV et les grilles renouvelables |
| Charge actuelle | 630a + (sol, 90 ° C ambiant) | 30% Capacité plus élevée vs câbles en PVC standard |
| Rayon de flexion | 15 × diamètre de câble | Installation plus facile dans les conduits congestionnés |
| Tension de test | 63KV / 5min (CEI 60502) | Dépasse les marges de sécurité pour la tolérance aux défauts |
| Plage de température | -20 ° C à + 90 ° C (fixe) | Opération ininterrompue des mines de l'Arctique aux fermes solaires désertiques |

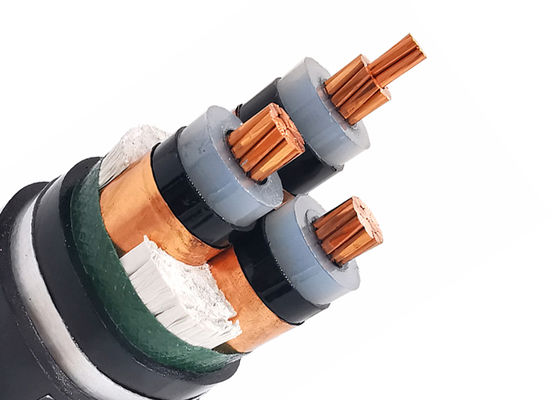

Construction
Câble électrique blindé AL / XLPE / STA / PVC
- Core rond nu en aluminium échoué selon la CEI 60228
- couche semi-conductrice intérieure
- Isolation de base XLPE
- Code couleur selon HD 308 S2
- couche semi-conductrice externe
- ruban semi-conducteur
- Écran de bande en cuivre
- remplissage
- gaine intérieure en PVC
- Armure de ruban en acier galvanisé (STA)
- gaine extérieure en PVC (rouge ou noir)
Nom de code:
YJ: Isolation XLPE
L: Conducteur d'aluminium
V: gaine PVC
32: Armure de fil d'acier - 3 cœurs
22: Armure du ruban en acier - 3 cœurs
72: Armure de fil en aluminium - 1 noyau
62: armure de ruban en acier inoxydable - 1 noyau
Zr: résistant à la flamme
Application
Utilisé pour la transmission et la ligne de distribution de puissance avec tension évaluée à 35 kV et en dessous.
Câble d'alimentation à haute tension pour une application statique dans les installations à l'intérieur et à l'extérieur, en plein air, dans les canaux de câbles, dans l'eau, dans des conditions où les câbles ne sont pas exposés à une contrainte mécanique plus lourde et à la contrainte de traction.
Par rapport au câble d'alimentation isolé en PVC, le câble d'alimentation XLPE dispose non seulement de caractéristiques d'excellents électricité, de mécanisme, de chaleur et de vieillissement, de structure en matière de contrainte et de corrosion chimique, mais aussi simple, de poids léger, sans restriction par la chute de pose, et une allocation de température élevée pour un travail à long terme.
| Câble d'alimentation MV (11KV 15KV 33KV) | ||
| Modèle et description uo / u (um) = 3,6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17,5), 12/20 (24), 18/30 (36), 21/35 (40,5), 26/35 (40,5) KV KV | Non. | Zone transversale du conducteur (MM2) |
| Isolation XLPE | 1 noyau de noyau 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmm |
| Noyau de CU | ||
| YJV, N2XSY; Câble d'alimentation gainé PVC | ||
| YJV22; ruban en acier blindé, câble d'alimentation gainé en PVC | ||
| YJV32, YJV42; Fil en acier blindé, PVC Câble d'alimentation gainé | ||
| Noyau | ||
| Yjlv, na2xsy; Câble d'alimentation gainé en PVC | ||
| Yjlv22; ruban en acier blindé, câble d'alimentation gainé en PVC | ||
| Yjlv32, yjlv42; fil d'acier blindé, câble d'alimentation gainé en PVC | ||
Standard
International: CEI 60502, CEI 60228
Chine: GB / T 12706
D'autres normes telles que BS, DIN et ICEA sur demande
Données techniques:
Température maximale du conducteur: sous des conditions normales (90 OC), d'urgence (130oc) ou de court-circuit, pas plus de 5 s (250 ℃).
Min. Température ambiante. 0 OC, après l'installation et uniquement lorsque le câble est en position fixe
Min. Rayon de flexion: 15 x câble OD pour un seul noyau
12 x câble OD pour multi-noyau
| Tension de test | 6/10 kV | [KV] | 21/5 min. |
| 12/20 kV | [KV] | 42/5 min. | |
| 18/30 kV | [KV] | 63/5 min. | |
| Plage de température | en mouvement | -5 ° C jusqu'à + 70 ° C | |
| fixé | -20 ° C jusqu'à + 70 ° C | ||
| Température de fonctionnement | court-circuit | ° C | 250 |
| Temps de court-circuit | Max. | [seconde] | 5 |
| Rayon de flexion | min. | diamètre x | 15 |
| Inflammabilité | standard | EN 60332-1-2 |
Certificat
ISO, CE, KEMA, IEC, ROHS, CCC, P3C et plus d'autres à la demande
Nos services
* Nous sommes celui de la plus grande fabrication de câbles électriques et de câbles d'alimentation en Chine et possède plus de 20 ans de production et d'expérience en marketing.
* Nous acceptons OEM. La taille du câble et le matériau sont personnalisés. Sous propre logo et propre conception sont les bienvenus. Nous produirons en fonction de votre exigence et de votre description;
* Veuillez nous envoyer une demande d'informations sur plus de produits et nous vous donnerons des commentaires en 12 heures.
FAQ
1. Expédition: par mer ou l'air en raison d'un poids lourd. Les échantillons seront envoyés par DHL, FedEx. etc.
2. Paiement: nous acceptons T / T, L / C, choisissez simplement ce que vous aimez
3. Délai de livraison: Généralement 7 à 10 jours ouvrables sur dépôt de réception. Selon la quantité.
4. MOQ: Généralement, notre MOQ est de 1000 mètres. Des échantillons inférieurs à 20 centimètres peuvent être fournis librement.
