Détails sur le produit:
Conditions de paiement et expédition:
|
| Modèle de produit: | Staal Cable | Matériau du conducteur: | Aluminium, Al |
|---|---|---|---|
| Matériau d'isolation: | XLPE | Type d'armure: | STA |
| Les noyaux: | 3 cœurs | Voltage: | MV, 15 kV |
| Définition de la norme: | LE CEI, BS, EST, VDE | Garantie: | Deux ans |
| société: | groupe shenghua | Marque: | Sh câble |
| Mettre en évidence: | Câblage blindé flexible de câble de XLPE,câblage blindé flexible du câble 240mm2,câble 15kV blindé |
||
Les structures:

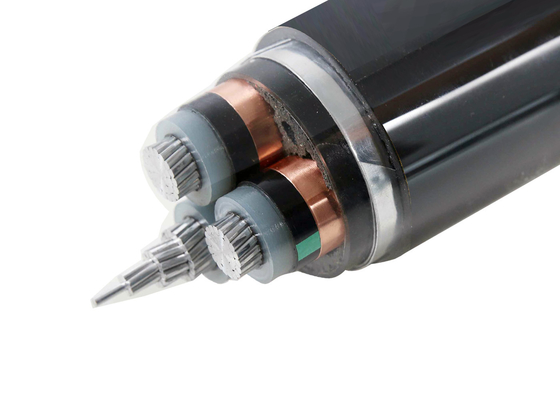

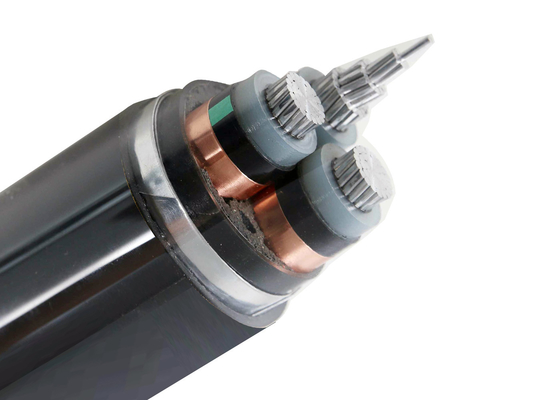

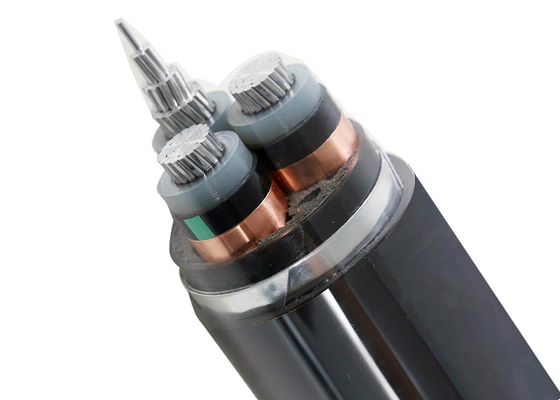

Conducteur en aluminium nu, couche intérieure de matériau semi-conducteur, isolant de base en polyéthylène croisé, couche extérieure de matériau semi-conducteur, écran de ruban adhésif en cuivre,Les charges de remplissage, les bandes, les fils ou le papier,Non tissésUne bande de rap,ExtrudésLe revêtement intérieur en PVC, l'armure en ruban d'acier galvanisé, le polyvinylchlorure (PVC) ou le FR-PVC, le PE, le LSOH
Applications à réaliser:
Utilisé dans les stations de transformation, les blocs de commutation, dans les centrales électriques et les usines industrielles.
câble d'alimentation à tension moyenne pour application statique au sol, à l'intérieur et à l'extérieur des installations, en extérieur, dans les canaux de câbles, dans l'eau,dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
En raison de son facteur de perte diélectrique très faible, qui reste constant pendant toute sa durée de vie, et en raison de l'excellente propriété isolante du matériau XLPE,d'une épaisseur d'environ 0,15 mm,, le câble a une fiabilité de fonctionnement élevée.
Les normes:
Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à la valeur de l'échantillon.32, ZR-YJV72seulement)
Chine: GB/T 12706, (GB/T 18380-3 pour le ZR-YJV)32, ZR-YJV72seulement)
Autres normes telles que BS, DIN et ICEA sur demande
Nom de code:
YJ: isolation par XLPE
L: Conducteur en aluminium
V: enveloppe en PVC
32:Armorage par fil d'acier
22:Armorage à bande d'acier
72: Armature en fil d'aluminium
62: en acier inoxydable
ZR: résistant aux flammes
| MV ((11kv 15kv 33kv) câble électrique | ||
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | N° du noyau | Surface de la section transversale du conducteur ((mm2) |
| Isolement xlpe | 1 noyau 3 noyaux | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Cœur de cu | ||
| YJV, N2XSY;câble d'alimentation recouvert de PVC | ||
| YJV22;bandes blindées en acier, câble électrique recouvert de PVC | ||
| YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC | ||
| Al Core | ||
| YJLV, NA2XSY; câble d'alimentation recouvert de PVC | ||
| YJLV22; bande blindée en acier, câble d'alimentation en PVC | ||
| YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC | ||
Données techniques:
Température maximale du conducteur: inférieure à la normale (90Je vous en prie.C), urgence (130Je vous en prie.C) ou un court-circuit ne dépassant pas 5 s (250°C).
Température ambiante minimaleJe vous en prie.C, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 15 x surdose de câble pour un seul noyau
12 x câble O.D. pour le multi-noyau
| Voltage d'essai | 6 / 10 kV | [kV] | 21 / 5 minutes. |
| 12 / 20 kV | [kV] | 42 / 5 minutes. | |
| 18 / 30 kV | [kV] | 63 / 5 minutes. | |
| Plage de température | en mouvement | -5°C à +70°C | |
| fixé | -20°C à +70°C | ||
| Température de fonctionnement | court-circuit | °C | 250 |
| Temps de court-circuit | - Je ne peux pas. | [seconde] | 5 |
| Radius de flexion | Min. | x diamètre | 15 |
| Intégrabilité | norme | Pour les appareils électroniques |
Certificat
ISO,CE, KEMALe CIE,La RoHS, le CCC,P3Cet d' autres sur demande
