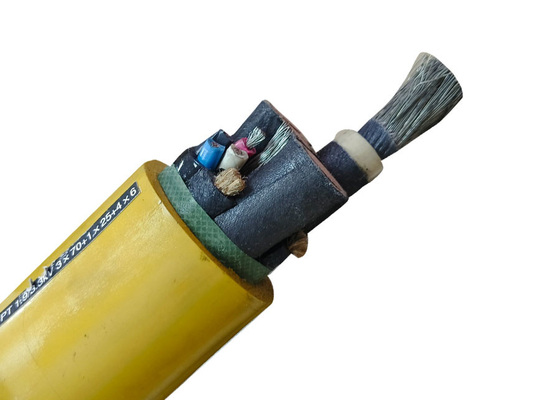

Câble gainé de caoutchouc à écran métallique de Shanghai Shenghua Group, 0,66 / 1,14 KV, certification CE KEMA

Câble gainé en caoutchouc à écran métallique 0,66 / 1,14 KV Certification CE KEMA

Alimenter les mines de charbon : les câbles à écran métallique de Shenghua révolutionnent la sécurité souterraine​​

Dans les opérations minières de charbon où les explosions de méthane, les chutes de pierres et les températures de -40°C menacent les systèmes électriques, ​​les défaillances de câbles sont à l'origine de 30 % des accidents et des temps d'arrêt coûteux​​. Les conceptions traditionnelles se fissurent sous la contrainte mécanique ou émettent des fumées toxiques en cas de défaut. ​​Shanghai Shenghua Power Group Cable​​ relève ces défis avec ses ​​câbles miniers MCP certifiés CE/KEMA​​—conçus avec des écrans en cuivre étamé, une isolation EPR de qualité arctique et une gaine CPE ignifuge pour fournir une alimentation antidéflagrante aux haveuses, aux foreuses et aux convoyeurs fonctionnant à 0,66/1,14KV

​​Ingénierie à triple blindage pour l'exploitation minière extrême​​

1. ​​Technologie d'écran antidéflagrant​​ :

   • ​​Blindage en tresse de cuivre étamé​​ (série MCPTJ) bloque les interférences électromagnétiques des cisailles haute tension et contient les arcs électriques—essentiel dans les environnements riches en méthane comme les veines de charbon du Shanxi


   • ​​Gaine CPE sans halogène​​ (conforme à la norme GB12972) réduit l'émission de fumées toxiques de ​​90%​​ pendant les courts-circuits, maintenant l'intégrité du circuit pendant 180 minutes à 1 000°C



2. ​​Flexibilité et durabilité en dessous de zéro​​ :

   • ​​Conducteurs en cuivre de classe 5​​ (par exemple, 276 brins pour 35 mm²) résistent à plus de 15 000 pliages à -40°C—idéal pour déplacer les haveuses dans les mines sibériennes où le caoutchouc standard se fissure en dessous de -15°C


   • ​​Rayon de courbure renforcé de 6×​​ (contre 8× standard de l'industrie) empêche les dommages à l'isolation dans les tunnels exigus



3. ​​Résistance à l'écrasement et efficacité​​ :

   • ​​Noyaux de 185 mm²​​ (MCPT-0,66/1,14KV) résistent à des charges d'écrasement de 8 tonnes, la gaine CPE résistant à l'abrasion des systèmes de convoyeurs


   • ​​Faible résistance CC​​ (0,206 Ω/km pour 95 mm²) réduit les pertes d'énergie de ​​15%​​, économisant 38 000 $/an par 10 km de câble



​​Certifié selon les normes minières mondiales​​

La série MCP de Shenghua est conforme :

• ​​Certifications CE/KEMA​​ : Validé pour la tolérance aux surtensions de 1,14 kV et le blindage EMI





  .
• ​​GB12972 et MT818​​ : Conformité à la résistance à la flamme (résistance diélectrique de 3 000 V/mm)


• ​​ISO 9001/OHSAS 18001​​ : Gestion de la sécurité pour les mines de charbon



​​Spécifications techniques : Gamme de câbles miniers MCP de Shenghua​​

Isolation : EPR | Gaine : CPE | Rayon de courbure min. : 6× diamètre du câble

​​Applications minières critiques​​

• ​​Haveuses​​ : L'écran du MCPTJ-0,66/1,44kV neutralise les arcs électriques dans les mines de Mongolie intérieure, empêchant l'inflammation du méthane


• ​​Foreuses souterraines​​ : MZ-0,3/0,5kV alimente les foreuses de charbon sibériennes à -40°C sans fissuration de la gaine


• ​​Transport haute tension​​ : MYPT-6/10KV (3×185mm²) résiste à des charges de 8 tonnes dans les tunnels colombiens



​​Pourquoi les ingénieurs font confiance à Shanghai Shenghua​​

• ​​Laboratoires certifiés CNAS​​ : Tests rigoureux pour :
  • ​​Fatigue vibratoire​​ : Plus de 10 millions de cycles (ISO 6945)


  • ​​Résistance à l'huile​​ : Immersion de 72 h dans l'huile ASTM n° 3


• ​​Personnalisation rapide​​ : Livraison en 10 à 15 jours pour les écrans/tensions sur mesure (par exemple, de 95 mm² à 185 mm²)


• ​​Projets mondiaux​​ : Fourniture de plus de 1 200 km de câbles pour les mines kazakhes de Glencore, réduisant les temps d'arrêt de ​​65%​​



Construction :

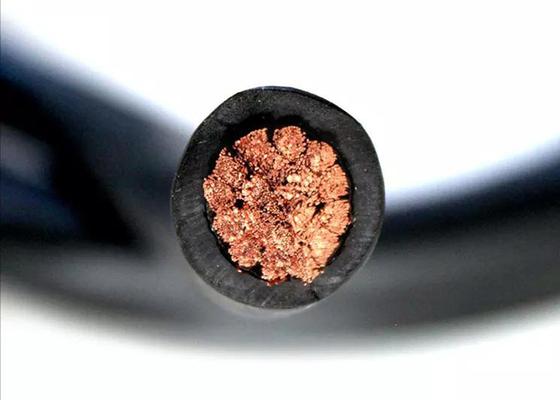

Conducteur : Conducteur en cuivre souple de classe 5
Isolation : EPR
Écran : Écran en tresse de fil de cuivre / Écran en fil de cuivre étamé
Gaine : CPE


Câble minier souple à écran métallique 0,66/1,14 KV (pour haveuse)
1. Utilisation
Ce câble souple gainé de caoutchouc est utilisé dans l'exploitation minière du charbon. Raccordement de l'alimentation électrique des machines d'extraction de charbon et des équipements similaires.

2. Température de fonctionnement
La température de fonctionnement autorisée du cœur est de 65 °C
Son rayon de courbure le plus petit est de six fois la taille du diamètre du câble. Le câble à gaine jaune ne doit pas être exposé au soleil pendant longtemps.

3. Modèle et application

MY-0,38/0,66
Souple mobile gainé de caoutchouc
Câble minier
Tension nominale 0,38/0,66 KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon

MYP-0,66/1,14
Blindé métallique, gainé de caoutchouc
Câble minier souple mobile
Tension nominale 0,66/1,14 KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon

MC-0,38/0,66
Câble souple gainé de caoutchouc
Pour machine d'extraction de charbon
Tension nominale 0,38/0,66 KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon et des équipements similaires

MCP-0,66/1,14
Souple blindé gainé de caoutchouc
Câble pour machine d'extraction de charbon
Tension nominale 0,66/1,14 KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon et des équipements similaires

MCPTJ-0,66/1,44
Câble souple gainé de caoutchouc de surveillance blindé métallique pour l'extraction de charbon
Tension nominale 0,66/1,14 KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon et des équipements similaires

MZ-0,3/0,5
Câble souple gainé de caoutchouc
Pour foreuse électrique au charbon
Tension nominale 0,3/0,5 KV, raccordement de l'alimentation électrique
De la foreuse électrique au charbon

Spécifications


1 Pour le câble à combustion non propagée, mettre en œuvre GB12972
2 Pour le câble ignifuge, mettre en œuvre MT818
3 Pour le câble minier spécial (avec une section transversale plus grande et une tension plus élevée), mettre en œuvre la
norme d'entreprise.
CorexSize
