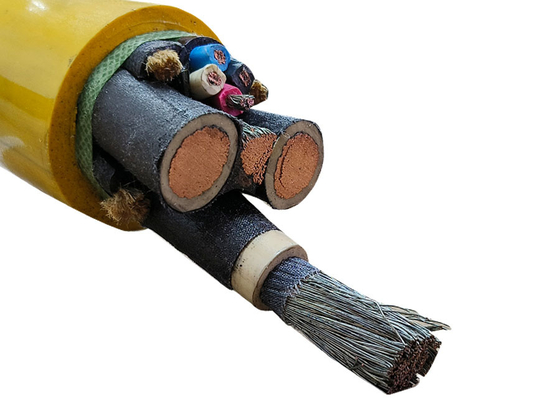

Câble d'alimentation Shenghua à écran métallique et gaine en caoutchouc 0.66 / 1.14 KV Certification CE KEMA

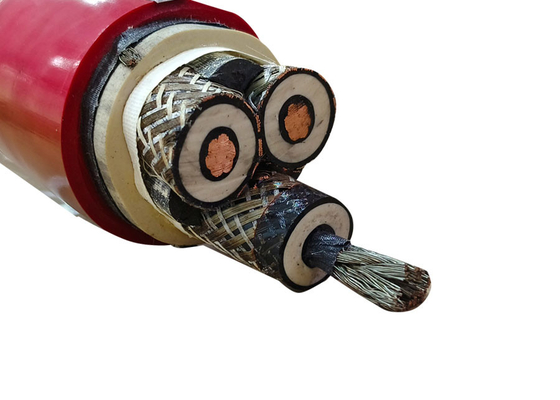

Câble gainé en caoutchouc à écran métallique 0,66 / 1,14 KV Certification CE KEMA


Alimenter les profondeurs : les câbles à écran métallique de Shenghua révolutionnent la sécurité minière du charbon​​

Dans les mines de charbon où le gaz méthane, les chutes de pierres et l'abrasion mécanique menacent l'intégrité électrique, les défaillances de câbles sont à l'origine de 30 % des accidents miniers​​. Les conceptions traditionnelles se fissurent à des températures de -40 °C ou émettent des fumées toxiques lors de courts-circuits. ​​Shanghai Shenghua Power Group Cable​​ relève ces défis avec ses ​​Câbles miniers à écran métallique​​, conçus pour une sécurité antidéflagrante, une flexibilité en dessous de zéro et une fiabilité ignifuge dans les haveuses, les fendeuses et les foreuses à charbon de 0,66/1,14KV.

​​Ingénierie à triple blindage pour l'exploitation minière extrême​​

1. ​​Technologie d'écran antidéflagrante​​ :

   • ​​Blindage en tresse de cuivre étamé​​ (série MCPTJ) bloque les interférences électromagnétiques des machines haute tension tout en contenant les arcs électriques, ce qui est essentiel dans les environnements riches en méthane


   • ​​Gaine CPE sans halogène​​ (conforme à la norme GB12972) réduit l'émission de fumées toxiques de 90 % en cas de défauts, maintenant l'intégrité du circuit pendant 180 minutes à 1 000 °C



2. ​​Flexibilité de qualité arctique​​ :

   • ​​Conducteurs en cuivre de classe 5​​ (276 brins pour 35 mm²) résistent à plus de 15 000 cycles de flexion à -40 °C, ce qui est idéal pour les haveuses mobiles


   • ​​Isolation EPR​​ résiste au durcissement dans les mines sibériennes en dessous de zéro, surpassant le caoutchouc standard qui se fissure en dessous de -15 °C



3. ​​Résistance à l'écrasement et efficacité​​ :

   • Rayon de courbure renforcé de ​​6×​​ (contre 8× selon la norme industrielle) empêche les dommages à l'isolation dans les tunnels exigus


   • ​​Faible résistance CC​​ (0,206 Ω/km pour 95 mm²) réduit les pertes d'énergie de 15 %, ce qui permet d'économiser 38 000 $ par an pour 10 km de câble



​​Certifié pour les normes minières mondiales​​

La série MCP de Shenghua est conforme aux normes suivantes :

• ​​Certifications CE/KEMA​​ : Validées pour la tolérance aux surtensions de 1,14 kV et le blindage EMI


• ​​GB12972 et MT818​​ : Tests d'ignifugation (résistance diélectrique de 3 000 V/mm)


• ​​ISO 9001/OHSAS 18001​​ : Gestion de la sécurité pour les mines de charbon



​​Spécifications techniques : Gamme de câbles miniers MCP de Shenghua​​

Isolation : EPR | Gaine : CPE | Rayon de courbure minimal : 6× diamètre du câble

​​Applications minières critiques​​

• ​​Haveuses​​ : L'écran du MCPTJ-0.66/1.44kV neutralise les arcs électriques dans les mines du Shanxi, empêchant l'inflammation du méthane


• ​​Foreuses souterraines​​ : La flexibilité arctique du MZ-0.3/0.5kV (-40 °C) alimente les veines de charbon sibériennes sans fissuration de la gaine


• ​​Transport haute tension​​ : MYPT-6/10kV (3×185mm²) résiste à des charges d'écrasement de 8 tonnes dans les tunnels colombiens



​​Pourquoi Shanghai Shenghua domine les marchés des câbles miniers​​

• ​​Laboratoires certifiés CNAS​​ : Tests rigoureux pour :
  • ​​Fatigue vibratoire​​ : Plus de 10 millions de cycles (ISO 6945)


  • ​​Résistance à l'huile​​ : Immersion de 72 heures dans de l'huile ASTM n° 3 sans dégradation


• ​​Personnalisation rapide​​ : Livraison en 10 à 15 jours pour les écrans/tensions sur mesure (par exemple, de 95 mm² à 185 mm²)


• ​​Projets mondiaux​​ : Fourniture de plus de 1 200 km de câbles pour les mines kazakhes de Glencore, réduisant les temps d'arrêt de 65 %.



Construction :

Conducteur : Conducteur en cuivre flexible de classe 5
Isolation : EPR
Écran : Écran en fil de cuivre tressé / Écran en fil de cuivre étamé
Gaine : CPE


Câble minier flexible à écran métallique 0,66/1,14KV (pour haveuse)
1. Utilisation
Ce câble flexible gainé de caoutchouc est utilisé dans l'exploitation minière du charbon. Raccordement de l'alimentation électrique des machines d'extraction de charbon et des équipements similaires.

2. Température de fonctionnement
La température de fonctionnement autorisée du conducteur est de 65 °C
Son rayon de courbure le plus petit est de six fois la taille du diamètre du câble. Le câble à gaine jaune ne doit pas être exposé au soleil pendant une longue période.

3. Modèle et application

MY-0.38/0.66
Mobile flexible gainé de caoutchouc
Câble minier
Tension nominale 0,38/0,66KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon

MYP-0.66/1.14
Blindé métallique, gainé de caoutchouc
Câble minier flexible mobile
Tension nominale 0,66/1,14KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon

MC-0.38/0.66
Câble flexible gainé de caoutchouc
Pour machine d'extraction de charbon
Tension nominale 0,38/0,66KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon et des équipements similaires

MCP-0.66/1.14
Flexible blindé gainé de caoutchouc
Câble pour machine d'extraction de charbon
Tension nominale 0,66/1,14KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon et des équipements similaires

MCPTJ-0.66/1.44
Câble flexible gainé de caoutchouc de surveillance blindé métallique pour l'extraction de charbon
Tension nominale 0,66/1,14KV, raccordement de l'alimentation électrique
De la machine d'extraction de charbon et des équipements similaires

MZ-0.3/0.5
Câble flexible gainé de caoutchouc
Pour foreuse électrique à charbon
Tension nominale 0,3/0,5KV, raccordement de l'alimentation électrique
De la foreuse électrique à charbon

Spécifications


1 Pour le câble à combustion non propagée, appliquer GB12972
2 Pour le câble ignifuge, appliquer MT818
3 Pour le câble minier spécial (avec une section transversale plus grande et une tension plus élevée), appliquer la
norme d'entreprise.
CorexSize
