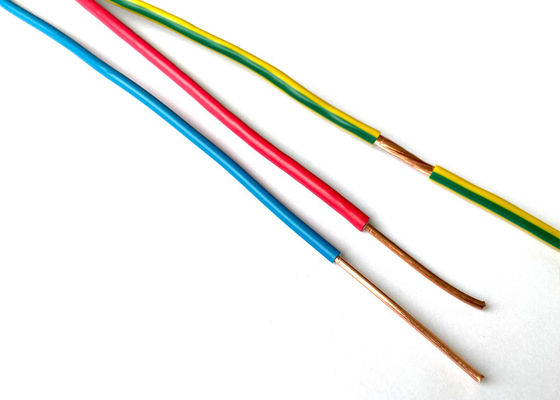

Câble flexible 3 conducteurs 2,5 mm avec isolation et gaine en PVC du groupe Shanghai Shenghua, câble multiconducteur en cuivre

Câble flexible 3 conducteurs 2,5 mm avec isolation et gaine en PVC, câble multiconducteur en cuivre

Excellence en ingénierie : alimenter la précision dans l'automatisation industrielle​​

​​Shanghai Shenghua Cable (Group) Co., Ltd.​​—classée ​​2e fabricant de câbles en Chine​​ avec ​​110 000 km de production annuelle​​ et ​​21 usines certifiées ISO​​—redéfinit la fiabilité avec son ​​câble conducteur en cuivre flexible 3×2,5 mm (H05VV-F)​​. Conçue pour les appareillages de commutation, les contrôleurs de moteurs et les panneaux d'instrumentation, cette solution certifiée IEC 60227 allie ultra-flexibilité, durabilité et sécurité pour répondre aux exigences des environnements industriels à fortes vibrations dans le monde entier.

​​1. Construction de pointe pour les applications critiques​​

• ​​Conducteurs ultra-flexibles​​:
  • ​​Cuivre de classe 5 (CEI 60228)​​: Les conducteurs toronnés (par exemple, ​​3×49/0,25 mm pour 2,5 mm²​​) permettent une flexibilité de courbure à ​​360°​​, réduisant la fatigue dans les configurations dynamiques comme les bras robotiques ou les machines en mouvement


  • ​​Faible résistance​​: Perte d'énergie minimale (par exemple, ​​0,387 Ω/km​​ pour les variantes de 50 mm²), améliorant l'efficacité de la distribution d'énergie


• ​​Protection triple couche​​:
  • ​​Isolation PVC/D​​: Résiste à des ​​charges continues de 70°C​​ et à l'exposition chimique (par exemple, huiles, solvants) dans les panneaux industriels.
  • ​​Gaine PVC-ST5​​: Ignifuge et résistante à l'abrasion, réduisant la propagation du feu de ​​80%​​ dans les appareillages de commutation fermés


• ​​Conception peu encombrante​​:
  • ​​Rayon de courbure 6× OD​​: S'adapte aux conduits étroits et aux armoires de commande encombrées (par exemple, ​​11,4 mm OD​​ pour 3×2,5 mm²).
  • ​​Construction légère​​: Poids de ​​162 kg/km​​ (3×2,5 mm²) simplifie l'installation de 40 % par rapport aux câbles blindés



​​2. Performance et sécurité certifiées​​

• ​​Conformité mondiale​​:
  • ​​Normes​​: CEI 60227, GB/T 5023-2008, avec certification BS/DIN/ICEA en option.
  • ​​Certifications​​: CE, RoHS, CCC, KEMA—garantissant l'accès au marché de l'UE/UKCA


• ​​Sécurité électrique​​:
  • ​​Tension nominale 300/500V​​: Optimisé pour les circuits de commande basse tension.
  • ​​Résistance aux courts-circuits​​: Résiste à 160°C pendant 5 secondes en cas de défaut.

​​3. Spécifications techniques (série H05VV-F)​​

​​4. Applications redéfinissant la fiabilité​​

• ​​Démarreurs et contrôleurs de moteurs​​: Les conducteurs flexibles absorbent les vibrations dans les systèmes CVC et les convoyeurs.
• ​​Équipement de redressement​​: L'isolation PVC/D résiste aux contraintes thermiques dans les unités de conversion de puissance.
• ​​Intégration des énergies renouvelables​​: Connecte les onduleurs solaires dans les appareillages de commutation (tolérance de 70°C)



​​5. Pourquoi les leaders de l'industrie mondiale choisissent Shenghua ?​​

• ​​Maîtrise de la fabrication​​:
  • ​​Plus de 80 types de câbles​​: De la transmission d'énergie aux solutions supraconductrices (par exemple, les câbles 35 kV de pointe mondiale)
    2

    3
    .
  • ​​Politique zéro défaut​​: Contrôle qualité rigoureux conforme à la norme CEI 60227 et GB/T 5023
    1
    .
• ​​Agilité de la chaîne d'approvisionnement​​:
  • ​​Livraison mondiale en 10 jours​​: Bobines scellées contre l'humidité avec ruban BOPP + bouchons hygroscopiques
    1
    .
• ​​Support inégalé​​:
  • ​​Ligne d'assistance technique 24h/24 et 7j/7​​: Réponse mondiale en 72 heures (24 heures à Shanghai).
  • ​​Garantie soutenue par PICC​​: Couverture de 12 mois, y compris le débogage gratuit

Descriptions

Cordon gainé en PVC ordinaire
Désignation du code : 60227 IEC53 (International), RVV(H05VV-F) 300/500V(Chine)
Constructions
①   Conducteur : Conducteur en cuivre flexible, conforme à la CEI 60228 classe 5
②   Isolation : PVC/D
③   Gaine : PVC type ST5

Applications

Utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs et les contrôleurs de moteurs.
Normes
International : CEI 60227
Chine : GB/T 5023-2008
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques
Tension nominale : 300/500 V
Température maximale du conducteur en utilisation normale : 70℃
Rayon de courbure minimal : 6 x diamètre extérieur du câble
Certificats
CE, RoHS, CCC, KEMA et autres sur demande

H05VV-F

H05VV-F
