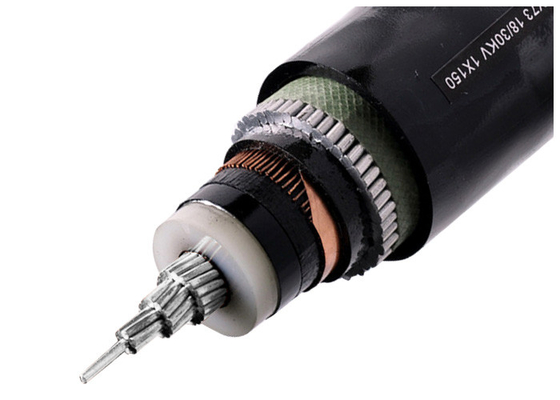

Câble électrique blindé moyenne tension Shanghai Shenghua, câble blindé en fil d'aluminium

Cable électrique blindé à tension moyenne, câble blindé à fil d'aluminium

Shanghai Shenghua Cable Group: révolution de la distribution de l'électricité avec des câbles blindés en fil d'aluminium (AWA) pour les terrains extrêmes

Comme le marché mondial des câbles à moyenne tension s'élève à 89,3 milliards de dollars d'ici 2032 (CAGR 4,9%)

Les projets d'infrastructure demandent des câbles qui conquièrent des environnements difficiles sans compromettre l'efficacité.6/6kV câble blindé en fil d'aluminium (AWA) “conçu pour les puits souterrains, les chutes verticales et les conditions corrosives où les câbles classiques échouent.

Ingénierie à triple bouclier pour les installations exigeantes

1. Excellence du chef d'orchestre

   • Classe 2 cuivre (CEI 60228): la conception de faisceaux compacts équilibre la conductivité (par exemple, 1 × 500 mm2: 8094 kg/km) et la souplesse


   • Isolation XLPE: Résiste au fonctionnement continu à 90°C, aux situations d'urgence à 130°C et aux courts-circuits à 250°C (5s)



2. L' innovation de l' armure.

   • Armature en fil d'aluminium (AWA): 30% plus légère que le ruban adhésif en acier, résistant à la corrosion dans des environnements salins/chimiques sous pression mécanique


   • Radius de flexion: le câble compact de 15x OD permet des virages serrés dans les puits et les tunnels



3. Enveloppe écologique

   • Enveloppe en PVC ST2 : couche extérieure noire conforme à la CEI 60502, offrant une résistance aux UV/huile pour les sections exposées à la surface



Performance mondiale certifiée

• Normes : CEI 60502, GB/T 12706.1-2008, avec certification CE/RoHS/KEMA


• Sécurité : option de gaine LSOH disponible (selon la CEI 60502-2) pour réduire les émissions toxiques dans les espaces confinés



Applications où la gravité rencontre la résistance

• Points verticaux: la résistance à la traction AWA supporte les installations suspendues (p. ex. ascenseurs miniers).
• Zones sujettes aux inondations: conception de bouclage des conduits souterrains (testé à -0 °C ambiant)


• Énergie renouvelable : le XLPE résiste aux contraintes thermiques dans les tranchées des parcs solaires et les fondations des éoliennes.

Supériorité technique à l'échelle

Pourquoi Shenghua domine les projets mondiaux?

• Position sur le marché: le deuxième fabricant de câbles en Chine avec 6 bases de production et plus de 500 millions de dollars d'exportation annuelle.
  1

  4
  .
• Agilité de la chaîne d'approvisionnement
  • 10 jours de livraison pour les commandes de 500 km, plus rapide que la moyenne du secteur.
  • Rouleaux en bois hermétiques avec ruban adhésif BOPP
    4
    .
• Engagement de service:
  • 12 mois de garantie avec le PICC, y compris le débogage gratuit.
  • Assistance 24h/24 et 7j/7: réponse globale dans les 72 heures (Shanghai: 24 heures)

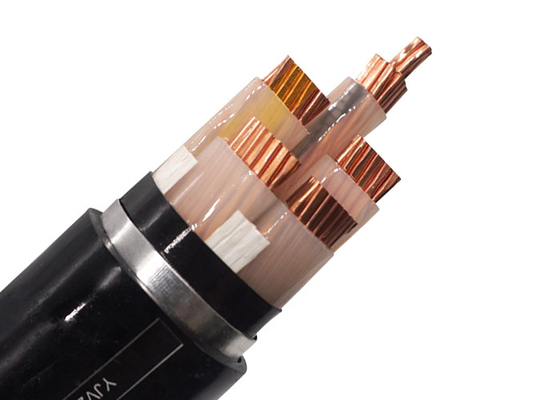

Conducteur : conducteur de cuivre à filets compacts, CL.2 selon la CEI 60228
Isolation : XLPE (polyéthylène croisé) à 90 oC
Le revêtement intérieur: PVC
Armorage: fil en aluminium
Enveloppe : PVC de type ST2 à IEC 60502, noir

Nom du code:

YJ: isolation par XLPE

V: enveloppe en PVC

72: Blindings en fil d'aluminium

Applications:

Convient pour une utilisation dans les lignes de distribution d'électricité à tension nominale de 3,6 KV. Pour la pose dans les puits, les eaux souterraines et les grandes différences de niveau, capable de supporter la pression mécanique externe et

une force de traction modérée.

Les normes:

Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.

Chine: GB/T 12706.1-2008 Les produits de base sont les suivants:

Autres normes telles que BS, DIN et ICEA sur demande

Données techniques:

Voltage nominale: 0,6 / 1 kV

Température maximale du conducteur: en dessous de la normale (90 oC), d'urgence (130 oC) ou de court-circuit

plus de 5 s (250°C).

Température ambiante minimale 0 oC, après installation et uniquement lorsque le câble est en position fixe

Radius de flexion: 15 x surdosage du câble

Les certificats:

CE, RoHS, CCC, KEMA et bien d'autres sur demande

Brève spécification technique:
