Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du modèle: | Câble d'alimentation blindé | Type de conducteur: | D'autres métaux |
|---|---|---|---|
| Taille: | 6~1000 mm² | N° de base: | 1 |
| Isolement: | PVC | Couleur de gaine: | Noir ou sur mesure |
| Les normes: | LE CEI/BS/EST/VDE | Garantie: | Deux ans |
| société: | groupe shenghua | Marque: | Sh câble |
| Mettre en évidence: | Cable électrique blindé à noyau unique,Cable électrique blindé de 1 kV,Cable blindé en ruban d'acier inoxydable |
||

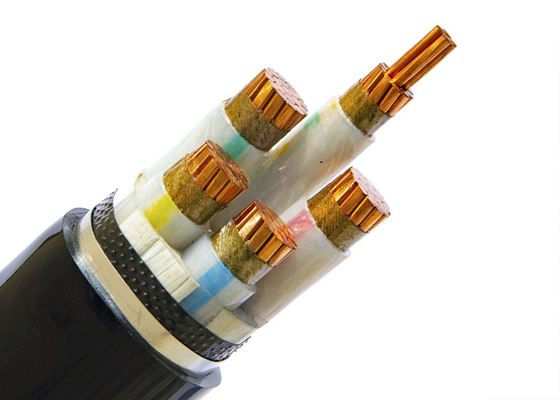

Alimentation de vos projets avec le câble Shenghua 4 cœurs 1KV solution blindée: où la durabilité rencontre la durabilité
À une époque où l'infrastructure est exigeante, résiliente et respectueuse de l'environnement, Shanghai Shenghua Cable (Group) Co., Ltd. est devenue un leader mondial des solutions électriques avancées.Notre câble blindé en fil d'acier 1KV à 4 cœurs (SWA) combine une protection militaire avec une innovation environnementale conçue pour les réseaux de transmission et de distribution d'énergie critiques dans le monde entier.
Système de défense à trois couches.
Conformité mondiale certifiée
Adhérant à:
Déployés dans des environnements à haut risque:
Construction
Conducteur: conducteur de cuivre recuit conformément à la CEI 60228
≤ 6 mm2 solide (classe 1) ou en filets (classe 2)
> 6 mm2 de filets (classe 2)
Le conducteur flexible (classe 5) est facultatif.
Isolation : XLPE (polyéthylène croisé) à 75 °C
Écrans métalliques optionnels: bande de cuivre ou fils de cuivre tressés optionnels
Les blindés sont facultatifs: :Seaux d'aluminium ou bandes d'acier inoxydable pour câbles à un seul noyau, fils d'acier ou bandes d'acier pour câbles à plusieurs noyaux
Enveloppe : PVC ou FR-PVC de type ST2 à IEC 60502, noir ou rouge ou sur mesure
Applications
Ce produit est applicable au routage fixe dans le réseau de distribution d'électricité ou à l'équipement industriel dont la tension nominale par fréquence de puissance est inférieure ou égale à 1 kV.
Pour la pose à l'intérieur et à l'extérieur, capable de supporter une certaine traction lors de l'installation, mais pas les forces mécaniques externes.
Norme d'application: Normes CEI/BS/UL/GB
Les normes
Pour les véhicules à moteur à commande électrique, la valeur de l'indicateur de freinage doit être égale ou supérieure à:
Chine: GB/T 12706, (GB/T 18380-3 uniquement pour le type FR)
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques
Tension nominale:0.6/1kV basse tension
Température maximale du conducteur: dans des conditions normales (75 °C), d'urgence (130 °C) ou de court-circuit, pas plus de 5 s (160 °C).
Température ambiante minimale 0 oC, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 20 fois le câble O.D. pour un seul noyau sans blindage
15 câbles O.D. pour multi-noyau sans blindage
15 x câble O.D pour un seul noyau avec blindage
12 câbles O.D. pour multi-noyau avec blindage
Certificats
ISO,CE, KEMA,IEC, RoHS, CCC, P3C et bien d'autres encore sur demande
Paramètre technique
| Nom de la section transversale du conducteur | Numéro/dia. des fils de conducteur | Épaisseur d'isolation | Épaisseur du revêtement intérieur | Épaisseur du ruban d'acier | Épaisseur de la gaine | Une surdose. | Poids approximatif | Résistance max. DC du conducteur (20 °C) | Testez la tension AC | Notation actuelle | ||
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | Poids de l'appareil | Ω /km | Le débit d'électricité doit être supérieur à: | Dans l'air (A) | Dans le sol ((A) | |
| 1 × 25 | 7/2. Je vous en prie.14 | 0.9 | 1.0 | 2 fois 0.2 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1 × 35 | 7/2. Je vous en prie.52 | 0.9 | 1.0 | 2 fois 0.2 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1 × 50 | 10/2. Je vous en prie.52 | 1.0 | 1.0 | 2 fois 0.2 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1 × 70 | 14/2. Je vous en prie.52 | 1.1 | 1.0 | 2 fois 0.2 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1 × 95 | 19/2. Je vous en prie.52 | 1.1 | 1.0 | 2 fois 0.2 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1 × 120 | 24 heures sur 24.52 | 1.2 | 1.0 | 2 fois 0.2 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1 × 150 | 30/2. Je vous en prie.52 | 1.4 | 1.0 | 2 fois 0.2 | 1.8 | 23.0 | 1649 | 0.124 | 3.5 | 385 | 410 | |
| 1 × 185 | 37/2. Je vous en prie.52 | 1.6 | 1.0 | 2 fois 0.5 | 1.8 | 25.0 | 1984 | 0.0991 | 3.5 | 450 | 465 | |
| 1 × 240 | 48/2. Je vous en prie.52 | 1.7 | 1.0 | 2 fois 0.5 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1 × 300 | 61 et demi.52 | 1.8 | 1.0 | 2 fois 0.5 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1 × 400 | 61 et demi.97 | 2.0 | 1.2 | 2 fois 0.2 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1 × 500 | 61/3. Je vous en prie.23 | 2.2 | 1.2 | 2 fois 0.2 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1 × 630 | 61/3. Je vous en prie.50 | 2.4 | 1.2 | 2 fois 0.2 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
Emballage et expédition
Nous sommes capables de respecter les délais de livraison les plus stricts selon chaque commande.Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts..
Le câble est fourni dans des bobines en bois, des boîtes ondulées et des bobines.Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client..
