Shenghua 21/35kV XLPE câble d'alimentation -- résistant à l'abrasion et aux produits chimiques (IEC 60502)
| Attribut |
Valeur |
| Le type |
Cable d'alimentation isolée XLPE |
| Caractéristique |
Basse tension |
| Écran du conducteur |
autres appareils de fabrication électrique |
| Échantillon |
Je suis libre. |
| Couleur isolante |
Jaune, bleu |
| Avantages |
Résistance à l'abrasion |
| Enveloppe |
PVC ou FR-PVC de type ST2 à IEC 60502, noir |
| Écran |
Ruban adhésif en cuivre |
| Entreprise |
Groupe Shenghua |
| Marque |
Sh câble |
Shenghua XLPE câble d'alimentation isolé 21/35kV: conçu pour les environnements extrêmes où d'autres échouent
Dans les zones industrielles à forte abrasion, les exploitations minières et les réseaux électriques côtiers, la durabilité des câbles a une incidence directe sur la continuité de fonctionnement.Le câble d'alimentation isolé XLPE de 21/35kV de Shenghua offre une résistance inégalée à l'usure mécanique, la corrosion chimique et le stress thermique ont été prouvés dans plus de 60 pays dans des projets tels que le Smart Grid de Surabaya en Indonésie (zéro défaillance depuis 2023).
Pourquoi le design résistant à l'abrasion de Shenghua établit de nouvelles normes
-
Une défense triple contre la dégradation physique
- Le conducteur:L'aluminium compact (Classe 2 IEC 60228), réduisant les coûts d'installation de 40% par rapport au cuivre tout en maintenant une capacité de charge continue à 90 °C
- Isolement:Le XLPE nano-amélioré résiste à des pics de court-circuit à 250 °C (≤ 5 secondes) et résiste à la dégradation de l'ozone/UV, ce qui prolonge sa durée de vie de 30% par rapport au XLPE standard
- La gaine:FR-PVC renforcé (IEC 60502 ST2) d'une épaisseur de 3,1 mm (modèle 4 × 400 mm2), conçu pour résister à l'enfouissement direct, au remplissage des roches et au frottement des conduits
-
Sécurité essentielle pour les environnements dangereux
- Résistance au feu:Options sans halogène (LSOH) disponibles pour les hôpitaux et les tunnels, réduisant la toxicité de la fumée selon la CEI 60332/60754
- Immunité contre la corrosion:La couche XLPE neutralise l'eau salée, les acides et les alcalis ̇ idéale pour les usines chimiques et les parcs éoliens offshore
-
L'efficacité énergétique par conception
- Résistance ultra-faible:Le modèle 4×400mm2 atteint 0,0778Ω/km, réduisant les pertes de transmission de 12 à 18% par rapport aux moyennes du secteur
- Flux de courant optimisé:La configuration 4×185mm2 transporte 305A sous terre (sol), alimentant les machines lourdes sans dératage
Supériorité technique dans les scénarios de stress élevé
| Application du projet |
Solution du Shenghua |
Données de performance |
| Opérations minières |
Les variantes blindées en acier résistent à l'abrasion des roches + aux chocs |
Radius de flexion ≤ 15 × OD; tolérance au court-circuit à 250 °C |
| Substations côtières |
XLPE résistant aux pulvérisations salines + scellement hermétique |
0.164Ω/km résistance (4×185mm2); charge continue à 90°C |
| Réseaux souterrains urbains |
L'enveloppe FR-PVC empêche les dommages lors du forage directionnel |
3Test diélectrique de 0,5 kV/5 min; durée de vie de 30 ans |
Conformité mondiale et personnalisation
- Certificats:CE, KEMA, RoHS, avec test à la demande pour BS/DIN/ICEA
- Des solutions sur mesure:Couches résistantes aux termites, LSOH de qualité arctique (-40°C) et blindage sur mesure (SWA/STA) pour les zones sismiques
Le leadership de Shenghua dans le secteur manufacturier
- Échelle:5,000+ employés, usines certifiées ISO 9001/14001, capacité de 15 000 km/mois
- La logistique mondiale:Emballage de tambour en bois (MOQ 200m); 30% de dépôt avant production, 70% avant expédition
Applications de câbles d'alimentation isolés XLPE
Le produit est utilisé dans les lignes de transmission et de distribution d'électricité à haute tension.mais a également une résistance puissante à la corrosion chimique, le vieillissement par la chaleur et le stress environnemental.

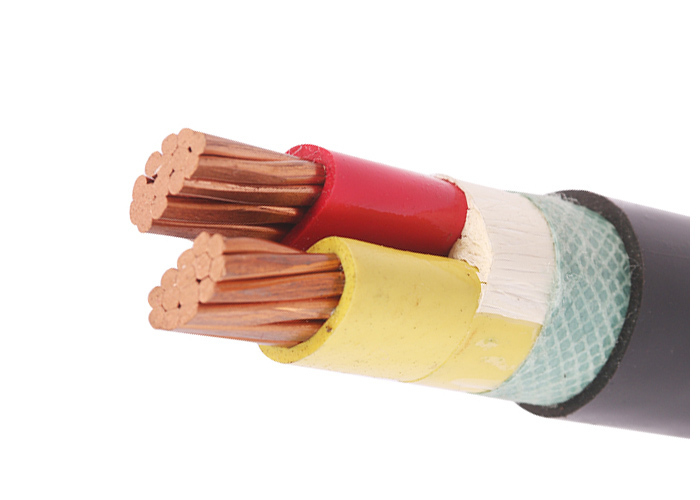

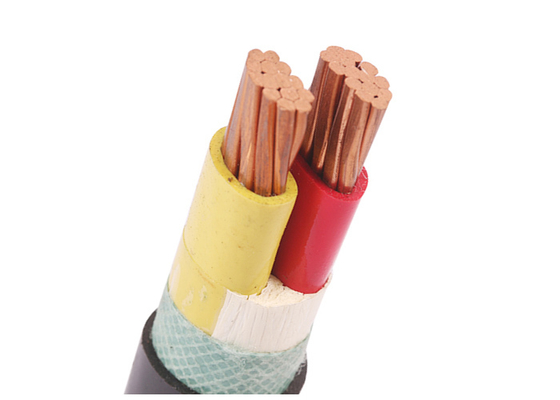

Construction de câbles d'alimentation isolés XLPE
- Le conducteur:Conducteur d'aluminium compact à brins, Cl.2 selon la norme IEC 60228
- Isolement:XLPE (polyéthylène en liaison transversale) à 90 °C
- La gaine:PVC ou FR-PVC de type ST2 à IEC 60502, noir
Normes relatives aux câbles d'alimentation isolés XLPE
- Pour le monde:La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la matière.
- La Chine:Le système de contrôle de la qualité doit être équipé d'un système de contrôle de la qualité.
- Autres normes:tels que BS, DIN et ICEA sur demande
Données techniques sur les câbles d'alimentation isolés XLPE
- Tension nominale:21/35 ((36) kV
- Température maximale du conducteur:dans des conditions normales (90°C), d'urgence (130°C) ou de court-circuit, pas plus de 5 s (250°C)
- Température ambiante minimale:0°C, après installation et uniquement lorsque le câble est en position fixe
- Min. rayon de flexion:20 fois la surdose de câble pour un seul noyau, 15 fois la surdose de câble pour plusieurs noyaux
Spécifications du câble d'alimentation isolé XLPE
| Nom de la section transversale du conducteur (mm2) |
Numéro de fils/dia. de conducteur (pcs/mm) |
Épaisseur d'isolation (mm) |
Épaisseur de la gaine (mm) |
Surdose approximative (mm) |
Poids (kg/km) approximatif |
Résistance max. DC du conducteur (20°C) (Ω/km) |
La tension d'essai AC (kV/5min) est calculée à partir de l'indicateur de tension. |
Courant nominé dans l'air (A) |
Rating de courant dans le sol (A) |
| 4 × 4 |
Une moitié.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
Une moitié.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1. Je vous en prie.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1. Je vous en prie.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2. Je vous en prie.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2. Je vous en prie.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2. Je vous en prie.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2. Je vous en prie.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2. Je vous en prie.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24 heures sur 24.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2. Je vous en prie.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2. Je vous en prie.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2. Je vous en prie.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61 et demi.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61 et demi.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
