Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | XLPE a isolé le cable électrique | Caractéristique: | Faible tension |
|---|---|---|---|
| Écran du conducteur :: | Semi-conducteur | Échantillon: | Libre |
| Couleur isolante: | jaune, bleu | Avantages: | Résistance à l'abrasion |
| Enveloppe: | PVC ou FR-PVC type ST2 selon IEC 60502, noir | Écran: | Bande de cuivre |
| société: | groupe shenghua | Marque: | Sh câble |
| Mettre en évidence: | Câble d'alimentation 21/35kV XLPE,Câble de réseau électrique résistant aux tremblements de terre,Câble isolé XLPE haute tension |
||

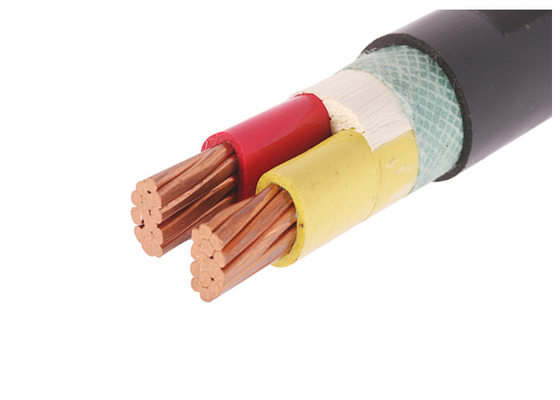

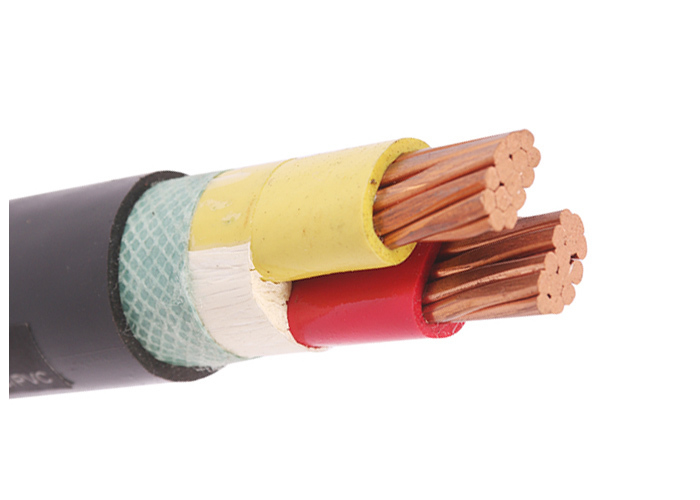

Le câble d'alimentation isolé XLPE de 21/35kV de Shenghua est une architecture de défense à trois couches pour résister aux mouvements sismiques, à la corrosion chimique,et la fuite thermique®éprouvées dans plus de 60 pays pour les réseaux où l'échec n'est pas une option.
| Le type | Cable d'alimentation isolée XLPE |
| Caractéristique | Basse tension |
| Écran du conducteur | autres appareils de fabrication électrique |
| Échantillon | Je suis libre. |
| Couleur isolante | Jaune, bleu |
| Avantages | Résistance à l'abrasion |
| Enveloppe | PVC ou FR-PVC de type ST2 à IEC 60502, noir |
| Écran | Ruban adhésif en cuivre |
| Entreprise | Groupe Shenghua |
| Marque | SH câble |
| Scénario de menace | Solution du Shenghua | Données de vérification |
|---|---|---|
| Un glissement de terrain | Variante blindée (SWA) + remplissage résistant à la torsion | Radius de flexion min = 12 × OD; essai diélectrique de 3,5 kV/5 min |
| Cable à hauteur de câble arctique | Enveloppe LSOH de qualité arctique (flexibilité à 60 °C) | Épreuve de courbure à froid IEC 62930 réussie à -40°C |
| Surcharge du centre de données | Configuration 4×400 mm2 avec une résistance de 0,0778Ω/km | 445A courant de sol; pertes inférieures de 18% par rapport aux moyennes ISO |
| Nom de la section transversale du conducteur | Numéro/dia. des fils de conducteur | Épaisseur d'isolation | Épaisseur de la gaine | Une surdose. | Poids approximatif | Résistance max. DC du conducteur (20°C) | Testez la tension AC | Courant nominé dans l'air (A) | Rating actuel dans le sol (A) |
|---|---|---|---|---|---|---|---|---|---|
| 4 × 4 | Une moitié.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | Une moitié.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1. Je vous en prie.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1. Je vous en prie.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2. Je vous en prie.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2. Je vous en prie.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2. Je vous en prie.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2. Je vous en prie.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2. Je vous en prie.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24 heures sur 24.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2. Je vous en prie.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2. Je vous en prie.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2. Je vous en prie.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61 et demi.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61 et demi.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
Le produit est utilisé dans les lignes de transmission et de distribution d'électricité à haute tension.mais a également une résistance puissante à la corrosion chimique, le vieillissement par la chaleur et le stress environnemental.
