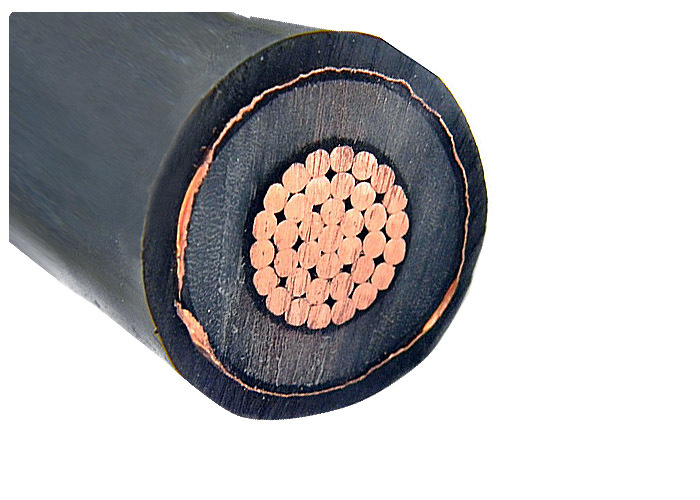

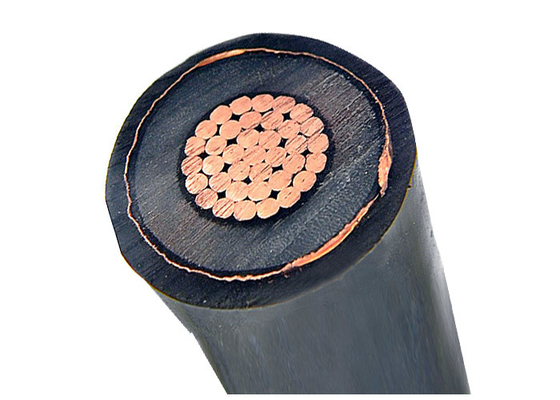

Câble d'alimentation isolé XLPE Shenghua 21/35kV | Résistant à l'abrasion et certifié IEC
Spécifications du produit
| Attribut |
Valeur |
| Type |
Câble d'alimentation isolé XLPE |
| Fonctionnalité |
Basse tension |
| Écran du conducteur |
Semi-conducteur |
| Échantillon |
Gratuit |
| Couleur de l'isolation |
Jaune, Bleu |
| Avantage |
Résistance à l'abrasion |
| Gaine |
PVC ou FR-PVC type ST2 selon IEC 60502, noir |
| Écran |
Ruban de cuivre |
| Société |
Groupe Shenghua |
| Marque |
Câble SH |
Câbles d'alimentation isolés XLPE de qualité supérieure pour applications 21/35(36)kV
Les câbles d'alimentation isolés XLPE basse tension (21/35(36)kV) de Shenghua combinent une ingénierie de pointe avec une résistance extrême à l'abrasion, offrant une transmission d'énergie fiable pour les réseaux industriels, les fermes d'énergie renouvelable et les infrastructures urbaines. Approuvés dans plus de 60 pays, nos câbles garantissent la sécurité, l'efficacité et la conformité aux normes mondiales.
Fonctionnalités de pointe
- Système de défense à trois couches : Le conducteur en aluminium toronné compact (CEI 60228 Classe 2) réduit le poids de 60 % par rapport au cuivre tout en réduisant les coûts d'installation.
- Isolation avancée : XLPE (polyéthylène réticulé) conçu pour un fonctionnement continu à 90 °C, des urgences à 130 °C et des courts-circuits à 250 °C (≤5 sec) - surpassant le PVC en termes de vieillissement thermique et de résistance chimique.
- Gaine protectrice : Le PVC ou FR-PVC résistant à l'abrasion (CEI 60502 ST2) offre une protection contre les UV, une résistance à la flamme et une durabilité mécanique pour les applications intérieures/extérieures.
Conçu pour la performance et la sécurité
- Résistance à l'abrasion supérieure : La gaine renforcée résiste aux frottements dus à l'enfouissement direct, au tirage dans les conduits et à l'usure industrielle, prolongeant considérablement la durée de vie du câble.
- Sécurité incendie améliorée : La gaine en FR-PVC inhibe la propagation des flammes et réduit les fumées toxiques (conforme aux normes CEI 60332/60754), ce qui est essentiel pour les tunnels et les espaces encombrés.
Conformité et certifications mondiales
- Normes internationales : CEI 60502-1, GB/T 12706, avec des approbations personnalisées pour BS/DIN/ICEA
- Certifications : CE, RoHS, KEMA, avec options LSOH (Low Smoke Zero Halogen) disponibles
Données de performance technique
| Conducteur (mm²) |
Résistance maximale en courant continu (Ω/km) |
Intensité nominale (sol, A) |
Poids approximatif (kg/km) |
Application clé |
| 4 × 185 |
0,164 |
305 |
3 091 |
Installations industrielles/postes |
| 4 × 400 |
0,0778 |
445 |
5 840 |
Pôles d'énergie renouvelable à forte charge |
| 4 × 300 |
0,100 |
400 |
4 830 |
Tunnels de métro et réseaux urbains |
Points forts de l'efficacité :
- Une résistance ultra-faible (par exemple, 0,0778 Ω/km pour 4 × 400 mm²) réduit les pertes d'énergie de 10 à 15 %
- Un rayon de courbure minimal (15 × OD pour multiconducteurs) simplifie l'installation dans les espaces restreints
Applications critiques
- Zones industrielles : Résiste à l'huile, aux produits chimiques et aux contraintes mécaniques ; courant de sol de 305 A (4 × 185 mm²) alimente les machines lourdes
- Fermes d'énergie renouvelable : Les conducteurs en aluminium résistent à la corrosion du sol ; l'isolation XLPE résiste à -40 °C à 130 °C
- Réseaux souterrains urbains : La gaine en FR-PVC empêche l'abrasion lors de l'enfouissement direct ; l'absence de fumées toxiques améliore la sécurité publique
Excellence de la fabrication
- Échelle et qualité : Plus de 5 000 employés, certifications ISO 9001/14001 et une capacité de 15 000 km/mois garantissent la cohérence des lots
- Logistique mondiale : Emballage en tambour en bois pour une expédition sans dommage ; MOQ 200 mètres, acompte de 30 % avant la production
- Solutions personnalisées : Configurations sur mesure pour les environnements d'exposition extrême à l'abrasion/aux produits chimiques
Spécifications techniques
| Section nominale du conducteur |
Nombre de brins/diamètre du conducteur |
Épaisseur de l'isolation |
Épaisseur de la gaine |
Diamètre extérieur approximatif |
Poids approximatif |
Résistance maximale en courant continu du conducteur (20 °C) |
Tension d'essai CA |
Intensité nominale dans l'air (A) |
Intensité nominale dans le sol (A) |
| 4 × 4 |
1/2,25 |
0,7 |
1,8 |
13,0 |
155 |
7,41 |
3,5 |
27 |
36 |
