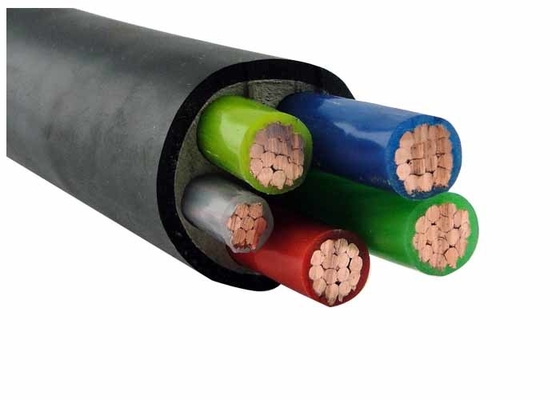

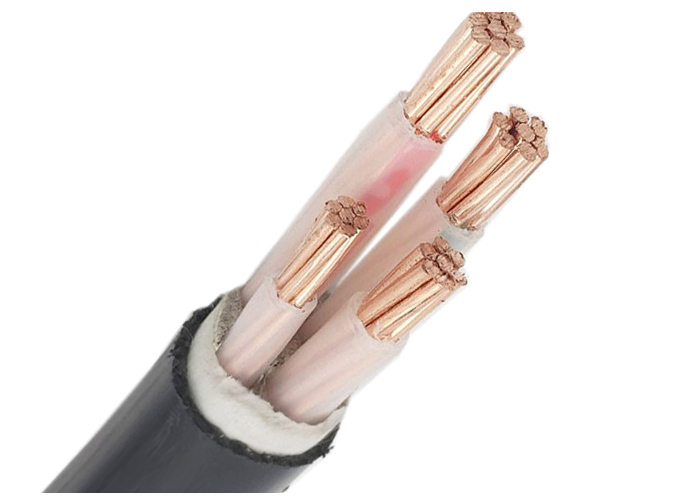

Shenghua XLPE câble d'alimentation isolé 0,6 / 1kV
| Attribut |
Valeur |
| Conducteur |
Conducteurs en cuivre en filets |
| Isolement |
XLPE |
| Enveloppe |
LSZH |
| Voltage d'essai |
3.5KV/5min |
| Nom du produit |
Cable d'alimentation en PVC enveloppé en XLPE isolé |
| Le noyau |
à plusieurs cœurs |
| Entreprise |
Groupe Shenghua |
| Marque |
Sh câble |
Alimentons le futur avec le câble électrique isolé Shenghua XLPE
Le N2XY POWER CABLE COPPER offre une sécurité et des performances sans compromis pour les applications d'infrastructures mondiales.
Pourquoi le câble Shenghua XLPE domine les systèmes électriques critiques
Le câble d'alimentation isolé XLPE à conducteur de cuivre N2XY de Shenghua (0,6/1 kV) redéfinit la fiabilité pour les installations électriques fixes.Il combine la sécurité incendie avec une extrême durabilité, idéal pour les installations industrielles., les réseaux urbains et les projets d'énergie renouvelable où la sécurité humaine et la continuité opérationnelle sont primordiales.
Les innovations de base qui conduisent à des performances supérieures
Architecture de défense à trois couches
- Le conducteur:Le cuivre en filets (Classe IEC 60228) assure une conductivité et une souplesse optimales
- Isolement:Le XLPE (polyéthylène interligné) résiste à un fonctionnement continu à 90 °C, à des situations d'urgence à 130 °C et à des courts-circuits à 250 °C (≤ 5 secondes) ◄ surpassant le PVC en matière de vieillissement thermique et de résistance aux produits chimiques
- La gaine:Le matériau LSZH réduit au minimum les fumées toxiques lors d'incendies, conformément aux exigences mondiales de sécurité (CEI 60332, CEI 60754)
Sécurité et conformité rigoureuses
- Certificats:CE, RoHS, KEMA et approbations personnalisées pour les normes BS/DIN/ICEA
- Tests effectués3L'essai de tension CA de 0,5 kV/5 min garantit une panne diélectrique nulle
Conçus pour répondre aux besoins du monde réel
- Radius de flexion:15x câble OD (multi-core) simplifie l'installation dans les conduits ou tranchées
- Capacité actuelle:515A (dans le sol) pour la configuration 4×300+1×150 mm2 ∼30% plus élevée que les moyennes du secteur
La supériorité technique en action: applications critiques
| Application du projet |
L'avantage du Shenghua |
| Les usines industrielles |
Résiste à une charge continue de 90 °C + exposition chimique; LSZH enveloppe protège le personnel |
| Réseaux électriques urbains |
0.0601 Ω/km résistance (4×300mm2) réduit les pertes d'énergie; compatible avec l'enterrement direct |
| Fermes d'énergie renouvelable |
-40°C à 130°C; résiste aux UV, à l'humidité et à la corrosion du sol |
Spécifications clés
- 5×50 mm2 câble:0.387 Ω/km de résistance, 185A de courant nominal de sol, enveloppe LSZH de 2,0 mm
- 3 × 240 + 2 × 120 mm2 câble:0.0754 Ω/km résistance, prend en charge la transmission souterraine 450A
Le leadership mondial de Shenghua: pourquoi les ingénieurs nous font confiance
- Échelle de fabrication:1.3M m2 d'installation, plus de 5 000 employés et certification ISO 9001/14001/OHSAS 18001 assurent la cohérence du lot au lot
- L'excellence à l'exportation:Des câbles déployés dans plus de 60 pays, des exploitations minières australiennes aux infrastructures roumaines
- Support réactif:MOQ 200 mètres, dépôt de 30% pré-production, emballage de tambour en bois pour l'expédition sans dommage
Spécifications techniques
Constructions
- Conducteur: conducteur en cuivre en filets, classe 2 selon la CEI 60228
- Isolement: XLPE
- Enveloppe: LSZH
- Voltage d'essai: 3,5 KV/5 min
Applications
Le câble est adapté à la pose fixe dans le courant alternatif 50 Hz, pour la transmission électrique.
Les normes
- Le code de référence est le code de référence de l'autorité compétente.
- Chine: GB/T 12706, GB/T 19666
- Autres normes telles que BS, DIN et ICEA sur demande
Certificats
- Voltage nominal: 0,6/1 kV
- Température maximale du conducteur: dans des conditions normales (90°C), d'urgence (130°C) ou de court-circuit, pas plus de 5 s (250°C)
- Température ambiante minimale: 0°C, après installation et uniquement lorsque le câble est en position fixe
- Radius de flexion minimum: 20 x débit de câble pour un seul noyau, 15 x débit de câble pour plusieurs noyaux
- CE, RoHS, KEMA et bien d'autres sur demande
Produits commerciaux
- MOQ: 200m
- Conditions de paiement: 30% T/T avant production, 70% T/T avant livraison
- Emballage: tambour en fer de bois
Spécifications détaillées
| Nom de la section transversale du conducteur |
Numéro/dia. des fils de conducteur |
Épaisseur d'isolation |
Épaisseur de la gaine |
Une surdose. |
Poids approximatif |
Résistance max. DC du conducteur (20°C) |
Testez la tension AC |
Courant nominé dans l'air (A) |
Rating actuel dans le sol (A) |
| 5 × 4 |
Une moitié.25 |
0.7 |
1.8 |
14.5 |
349 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
Une moitié.76 |
0.7 |
1.8 |
15.8 |
460 |
3.08 |
3.5 |
43 |
57 |
| 5 × 10 |
7/1. Je vous en prie.38 |
0.7 |
1.8 |
19.0 |
699 |
1.83 |
3.5 |
60 |
77 |
