Détails sur le produit:
Conditions de paiement et expédition:
|
| Conducteur: | Conducteur en aluminium, Cl.2 conformément à la CEI 60228 | Isolation: | XLPE (polyéthylène relié) à 90 OC |
|---|---|---|---|
| Avantages: | Résistance à la corrosion | Voltage: | Voltage moyen |
| Température de fonctionnement: | 90 degrés | Enveloppe: | PVC ou FR-PVC type ST2 selon IEC 60502, noir |
| société: | groupe shenghua | Marque: | Sh câble |
| Mettre en évidence: | Câble XLPE résistant à la corrosion,Câble isolé XLPE Shenghua,Câble isolé XLPE 15kV |
||

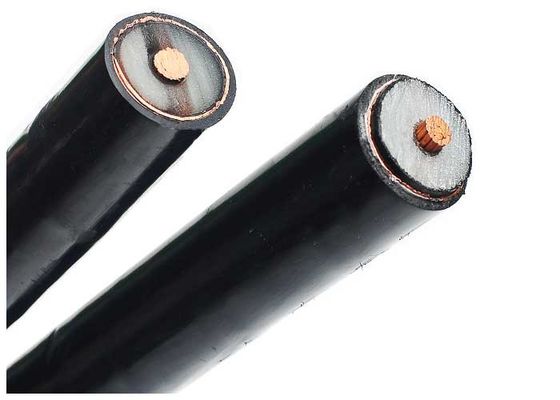

Câble d'alimentation isolé XLPE moyenne tension 8,7/15kV Résistance à la corrosion
Dans les industries où la fiabilité de l'alimentation et la longévité des infrastructures sont essentielles, Shanghai Shenghua Cable Group — classé parmi les principaux fabricants de câbles chinois avec des exportations vers plus de 30 pays — offre une excellence technique avec ses câbles d'alimentation isolés XLPE 8,7/15kV. Conçus pour les applications moyenne tension, ces câbles combinent une résistance à la corrosion avancée, une stabilité thermique inégalée et une conformité aux normes mondiales, ce qui en fait l'épine dorsale des réseaux de distribution d'énergie robustes.
Les câbles de Shenghua s'appuient sur une ingénierie de précision pour conquérir les environnements difficiles :
Cette conception prolonge la durée de vie au-delà de 50 ans dans les usines pétrochimiques, les sites côtiers et les opérations minières.
Shenghua respecte des références internationales strictes :
Réseaux énergétiques : Réseaux de distribution souterrains avec capacité d'enfouissement direct
Spécifications techniques : Performances quantifiées
Conducteur (mm²)
| Épaisseur d'isolation (mm) | Résistance DC max. (Ω/km) | Intensité nominale (A) | 3 × 120 |
|---|---|---|---|
| 24/2.52 | 3,8 | 30,5 | 3 × 240 |
| 48/2.52 | 3,8 | 30,5 | 3 × 400 |
| 61/2.97 | 3,8 | 485 (Air) / 440 (Sol) | Des sections transversales plus importantes (par exemple, 400 mm²) prennent en charge les sous-stations ou les industries lourdes exigeant des charges de 485 A. |
Pourquoi choisir Shenghua Cable Group ?
Ce câble est utilisé pour les installations fixes, telles que les réseaux de distribution ou les installations industrielles. Il peut être installé dans des chemins de câbles, des tranchées ou directement enterré dans le sol.
Construction des câbles d'alimentation isolés XLPE
Écran de conducteur : Semi-conducteur
Isolation : XLPE (polyéthylène réticulé) classé à 90 °C
Écran d'isolation : Semi-conducteur
Écran : Ruban de cuivre
Gaine : PVC ou FR-PVC type ST2 selon IEC 60502, noir
Normes des câbles d'alimentation isolés XLPE
International : IEC 60502-2, IEC 60228,
Chine : GB/T 12706, (GB/T 18380-3 pour ZR-YJV uniquement)
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques
Tension nominale : 8,7/15kV
Température maximale du conducteur : dans des conditions normales (90 °C), d'urgence (130 °C) ou de court-circuit pendant pas plus de 5 s (250 °C).
Température ambiante minimale 0 °C, après l'installation et uniquement lorsque le câble est en position fixe
Rayon de courbure minimal : 20 x OD du câble pour un seul conducteur
15 x OD du câble pour multiconducteurs
Certificats
CE, RoHS, KEMA et autres sur demande
Articles commerciaux : MOQ : 200m
Conditions de paiement : 30 % T/T avant la production, 70 % T/T avant la livraison
Emballage : Tambour en fer en bois
Spécifications des câbles d'alimentation isolés XLPE
Section nominale du conducteur
| Nombre de brins/Diamètre du conducteur | Épaisseur d'isolation | Épaisseur de la gaine | Environ. OD | Environ. |
Poids Résistance DC max. du conducteur (20 °C) |
Tension d'essai AC | Intensité nominale | mm2 | |
| pc/mm | mm | (mm) | (mm) | kg/km | Ω /km | kV/5min | Dans l'air (A) | Dans le sol (A) | 3 × 25 |
| 7/2.14 | 4,5 | 3,8 | 46,0 | 2072 | 1,2 | 30,5 | 485 | 100 | 3 × 35 |
| 7/2.52 | 4,5 | 3,8 | 48,0 | 2334 | 0,868 | 30,5 | 485 | 120 | 3 × 50 |
| 10/2.52 | 4,5 | 3,8 | 51,0 | 2598 | 0,641 | 30,5 | 485 | 140 | 3 × 70 |
| 14/2.52 | 4,5 | 3,8 | 55,0 | 2895 | 0,443 | 30,5 | 485 | 3 × 95 | 3 × 95 |
| 19/2.52 | 4,5 | 3,8 | 58,0 | 3462 | 0,32 | 30,5 | 485 | 210 | 3 × 120 |
| 24/2.52 | 4,5 | 3,8 | 61,0 | 3888 | 0,253 | 30,5 | 485 | 3 × 150 | 3 × 150 |
| 30/2.52 | 4,5 | 3,8 | 64,0 | 4416 | 0,206 | 30,5 | 485 | 260 | 3 × 185 |
| 37/2.52 | 4,5 | 3,8 | 68,0 | 4935 | 0,164 | 30,5 | 485 | 300 | 3 × 240 |
| 48/2.52 | 4,5 | 3,8 | 73,0 | 5712 | 0,125 | 30,5 | 485 | 345 | 3 × 300 |
| 61/2.52 | 4,5 | 3,8 | 77,0 | 6577 | 0, 1 | 30,5 | 485 | 390 | 3 × 400 |
| 61/2.97 | 4,5 | 3,8 | 86,0 | 8081 | 0,0778 | 30,5 | 485 | 440 | |
