| Type: | XLPE a isolé le cable électrique | Fonctionnalité: | Faible tension |
|---|---|---|---|
| Écran du conducteur :: | Semi-conducteur | Échantillon: | Gratuit |
| Couleur isolante: | jaune, bleu | Avantages: | Résistance à l'abrasion |
| Enveloppe: | PVC ou FR-PVC type ST2 selon IEC 60502, noir | écran: | Bande de cuivre |
| société: | groupe shenghua | Marque: | Sh câble |
| Mettre en évidence: | Câble d'alimentation isolé XLPE 36Kv,Câble d'alimentation isolé XLPE,résistance à l'abrasion |
||

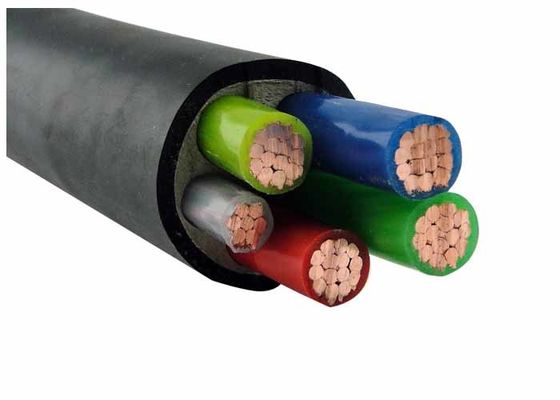

Cable d'alimentation isolé à basse tension XLPE 21/35 ((36)Kv Résistance à l'abrasion
À une époque où l'efficacité énergétique et la durabilité des infrastructures sont primordiales, Shanghai Shenghua Cable Group offre des solutions de pointe avec ses câbles d'alimentation isolés XLPE de 21/35 kV.Conçus pour les applications à basse tension, ces câbles combinent des performances électriques supérieures, une résistance à l'abrasion exceptionnelle et une conformité aux normes mondiales, ce qui en fait le choix idéal pour les réseaux de transmission d'énergie modernes.
Les câbles de Shenghua s'avèrent excellents dans des conditions d'exploitation rigoureuses:
Ces propriétés assurent la longévité dans des environnements difficiles, des usines industrielles aux zones côtières à haute salinité ou exposées à des produits chimiques.
Chaque câble Shenghua XLPE est conçu avec précision:
Cette conception réduit les pertes d'énergie de 30% par rapport aux câbles en PVC traditionnels et prolonge la durée de vie au-delà de 50 ans
Shenghua adhère à des normes internationales strictes:
Données clés pour les câbles en aluminium à 4 cœurs de Shenghua:
| Conducteur (mm2) | Épaisseur d'isolation (mm) | Max. Résistance en courant continu (Ω/km) | Rating actuel (A) |
|---|---|---|---|
| 4 × 120 | 1.2 | 0.253 | 220 (air) / 240 (sol) |
| 4 × 240 | 1.7 | 0.125 | 345 (air) / 355 (sol) |
| 4 × 400 | 2.0 | 0.078 | 445 (air/sol) |
Des sections transversales plus élevées (par exemple, 400 mm2) permettent un transfert de puissance efficace dans les centres de données ou les sous-stations du réseau.
Les câbles de Shenghua sont de confiance dans le monde entier pour:
Applications de câbles d'alimentation isolés XLPE
Le produit est utilisé dans les lignes de transmission et de distribution d'électricité à haute tension.mais a également une résistance puissante à la corrosion chimique, le vieillissement par la chaleur et le stress environnemental.
Construction de câbles d'alimentation isolés XLPE
Conducteur : Conducteur en aluminium à filets compacts, CL.2 selon la CEI 60228
Isolation : XLPE (polyéthylène en liaison transversale) à 90 oC
Enveloppe : PVC ou FR-PVC de type ST2 à IEC 60502, noir
Normes relatives aux câbles d'alimentation isolés XLPE
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
Chine: GB/T 12706, (GB/T 18380-3 uniquement pour le ZR-YJLV)
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques sur les câbles d'alimentation isolés XLPE
Voltage nominale: 21/35 ((36) kV
Température maximale du conducteur: dans des conditions normales (90 °C), d'urgence (130 °C) ou de court-circuit, pas plus de 5 s (250 °C).
Température ambiante minimale 0 oC, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 20 fois la surdose de câble pour un seul noyau
15 x câble O.D pour le multi-noyau
Spécifications du câble d'alimentation isolé XLPE
| Nom de la section transversale du conducteur | Numéro/dia. des fils de conducteur | Épaisseur d'isolation | Épaisseur de la gaine | Une surdose. | Approximativement. Le poids | Résistance max. DC du conducteur (20 °C) | Testez la tension AC | Notation actuelle | |
| mm2 | PC/mm | mm | mm | (mm) | Poids de l'appareil | Ω /km | Le débit d'électricité doit être supérieur à: | Dans l'air (A) | Dans le sol ((A) |
| 4 × 4 | Une moitié.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | Une moitié.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1. Je vous en prie.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1. Je vous en prie.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2. Je vous en prie.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2. Je vous en prie.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2. Je vous en prie.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2. Je vous en prie.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2. Je vous en prie.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24 heures sur 24.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2. Je vous en prie.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2. Je vous en prie.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2. Je vous en prie.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61 et demi.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61 et demi.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
