Shanghai Shenghua câble 3,5KV câble d'alimentation isolée XLPE à cinq cœurs

LA CHINE Shanghai Shenghua câble 3,5KV câble d'alimentation isolée XLPE à cinq cœurs fournisseur
Shanghai Shenghua câble 3,5KV câble d'alimentation isolée XLPE à cinq cœurs fournisseur

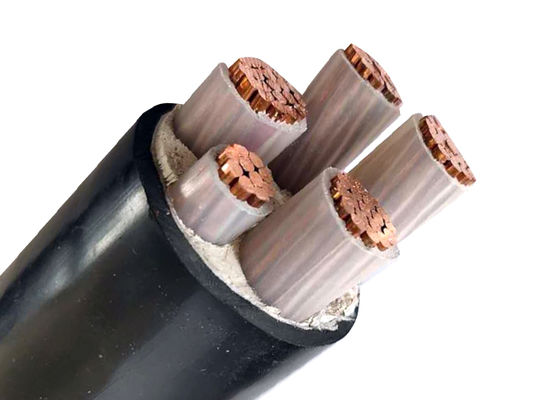

Image Grand :  Shanghai Shenghua câble 3,5KV câble d'alimentation isolée XLPE à cinq cœurs

Détails sur le produit:

Lieu d'origine: Shanghai, en Chine
Nom de marque: SHANCABLE
Certification: ISO,CE,IEC,TUV,KEMA
Numéro de modèle: YJV 0.6-1V

Conditions de paiement et expédition:

Quantité de commande min: Négociable
Prix: Négociable
Détails d'emballage: Bourdon en bois
Délai de livraison: 10 jours
Conditions de paiement: L/C,T/T
Capacité d'approvisionnement: 100 km par semaine
Description de produit détaillée
Conducteur: Conducteur de cuivre à brins, classe 2 selon la CEI 60228 Isolation: XLPE
Enveloppe: PVC ou PVC ignifugé Voltage d'essai: 3.5KV/5min
Les noyaux: Noyau 5 Application du projet: Souterrain, Industriel, Construction
société: groupe shenghua Marque: Sh câble
Mettre en évidence:

Câble d'alimentation isolé XLPE échoué

,

Câble d'alimentation isolé XLPE 3

Cable d'alimentation isolée en cuivre à cinq cœurs XLPE 5Cx185 SQMM

Réseaux complexes alimentés par des câbles XLPE à 5 cœurs de Shanghai Shenghua pour une fiabilité industrielle

Dans les systèmes électriques critiques, des usines automatisées à la distribution d' énergie dans les immeubles de grande hauteur, la transmission d' énergie stable et sûre n' est pas négociable.Shanghai Shenghua Cable Group développe la résilience avec son câble électrique isolé 5Cx185 SQMM XLPE , doté de conducteurs en cuivre stratifiés, de protection multicouches et de performances thermiques de pointe pour les applications de 0,6/1 kV où la stabilité et la sécurité de la tension sont primordiales.

L'avantage des 5 pôles: ingénierie de précision pour des charges exigeantes

La conception à 5 cœurs de Shenghua offre un équilibre inégalé pour les réseaux électriques complexes:

  1. Excellence du chef d' orchestre:
    • 185 mm2 Le cuivre stratifié (Classe IEC 60228) assure une conductivité optimale (0,0991 Ω/km) et une flexibilité essentielle pour les phases à courant élevé (3 noyaux) + lignes neutres/terrestres (2 noyaux)

    • Faible impédance: 18% de résistance inférieure à celle des équivalents en aluminium, réduisant au minimum les pertes d'énergie dans les installations de longue durée

  2. Isolement à triple protection:
    • XLPE Core: Résiste aux courts-circuits à 250 °C (5 secondes) et au fonctionnement continu à 90 °C ≈ 40% de tolérance thermique supérieure au PVC

    • Enveloppe FR-PVC: ignifuge (GB/T 18380-3) supprime la propagation du feu dans les tunnels ou les installations industrielles

  3. Résistance mécanique:
    • Le rayon de flexion du diamètre de 15 × (contre 20 × pour le mono-noyau) permet un routage agile dans les conduits encombrés ou les plateaux de câbles.


Les indicateurs de performance: où Shenghua domine

Paramètre 5Cx185 Spécification Avantage concurrentiel
Rating actuel 375A (air) ou 390A (sol) Prend en charge les machines lourdes (par exemple, systèmes CNC, compresseurs)
4
Testez la tension 3La fréquence d'écoulement doit être supérieure ou égale à: Dépasser les seuils de sécurité de 40%
4
Le poids. 8,101 kg/km Robuste mais 25% plus léger que les équivalents blindés en acier
3
La portée opérationnelle -20°C à +90°C Performance ininterrompue des sites arctiques aux parcs solaires dans le désert
2

Applications exigeant une fiabilité à 5 cœurs

  1. Automatisation industrielle:
    La configuration à 5 cœurs stabilise les moteurs à 3 phases + les circuits de commande dans les usines automobiles / robotiques, éliminant les interférences électromagnétiques

  2. Distribution de l' électricité en hauteur:
    L'option de revêtement LSZH (conforme à la RoHS) réduit les fumées toxiques lors d'incendies, ce qui est essentiel pour les hôpitaux et les tours commerciales

  3. Substations d'énergie renouvelable:
    Le XLPE résiste à la dégradation UV/saline, tandis que les conducteurs en cuivre gèrent les surtensions de 185 mm2 des onduleurs éoliens/solaires


Pourquoi les ingénieurs du monde entier font confiance à Shenghua?

  • Plus de 29 ans d'expertise : 6 bases de fabrication réparties sur toute la Chine, avec une production certifiée ISO 9001/14001 et KEMA

  • Personnalisation rapide:
    • Cornes sur mesure (1 ̊5), tensions (0,6 kV ̊35 kV), blindage (STA/SWA) et gaines (PVC/LSZH/FR-PVC)

    • MOQ 200m + livraison en 7 ∙ 15 jours ∙ Idéal pour les rénovations urgentes

  • Conformité globale:
    CE, RoHS, GB/T 12706 et normes ASTM/BS/DIN acceptées dans plus de 60 pays

Applications

Pour la pose à l'intérieur et à l'extérieur. Capable de supporter une certaine traction pendant l'installation, mais pas les forces mécaniques externes. La pose de câbles à noyau unique dans les conduits magnétiques n'est pas autorisée.


Les normes

L'utilisation de l'électronique est interdite par la réglementation nationale.

Chine: GB/T 12706, (GB/T 18380-3 uniquement pour le ZR-YJV)

Autres normes telles que BS, DIN et ICEA sur demande


Données techniques

Tension nominale:00,6/1 kV

Température maximale du conducteur: dans des conditions normales (90 °C), d'urgence (130 °C) ou de court-circuit, pas plus de 5 s (250 °C).

Température ambiante minimale 0 oC, après installation et uniquement lorsque le câble est en position fixe

Radius de flexion minimum: 20 fois la surdose de câble pour un seul noyau

15 x câble O.D pour le multi-noyau


Certificats

CE, RoHS, , KEMA et d' autres sur demande



Produits commerciaux:

Conditions de paiement: 30% T/T avant production, 70% T/T avant livraison

Emballage: tambour en fer de bois



Les spécifications

Nom de la section transversale du conducteur Numéro/dia. des fils de conducteur Épaisseur d'isolation Épaisseur de la gaine Une surdose.

Approximativement.

Le poids

Résistance max. DC du conducteur (20 °C) Testez la tension AC Notation actuelle
mm2 PC/mm mm mm (mm) Poids de l'appareil Ω /km Le débit d'électricité doit être supérieur à: Dans l'air (A) Dans le sol ((A)
5 × 4 Une moitié.25 0.7 1.8 14.5 349 4.61 3.5 34 45
5 × 6 Une moitié.76 0.7 1.8 15.8 460 3.08 3.5 43 57
5 fois 10 7/1. Je vous en prie.38 0.7 1.8 19.0 699 1.83 3.5 60 77
5 × 16 7/1. Je vous en prie.78 0.7 1.8 22.0 1013 1.15 3.5 83 105
5 × 25 7/2. Je vous en prie.14 0.9 1.8 25.0 1566 0.727 3.5 105 125
5 × 35 7/2. Je vous en prie.52 0.9 1.9 28.0 2083 0.524 3.5 125 155
5 x 50 10/2. Je vous en prie.52 1.0 2.0 31.0 2921 0.387 3.5 160 185
5 × 70 14/2. Je vous en prie.52 1.1 2.1 36.0 3974 0.268 3.5 200 225
3 fois 4 plus 2 fois 2.5 1/2,25 plus 1/1.38 0.7 1.8 13.9 309 4.61 3.5 34 45
3 × 6 + 2 × 4 1/2,76 plus 1/2.25 0.7 1.8 15.3 413 3.08 3.5 43 57
3 × 10 + 2 × 6 7/1.38 plus 1/2.8 0.7 1.8 17.7 603 1.83 3.5 60 77
3 × 16 + 2 × 10 7/1.78 plus 7/1.38 0.7 1.8 20.7 888 1.15 3.5 83 105
3 × 25 + 2 × 16 7/2.14 plus 7/1.78 0.9 1.8 24.0 1342 0.727 3.5 105 125
3 × 35 + 2 × 16 7/2,52 plus 7/1.78 0.9 1.8 25.7 1647 0.524 3.5 125 155
3 × 50 + 2 × 25 10/2,52 plus 7/2.14 1.0 1.9 28.8 2386 0.387 3.5 160 185
5 × 6 Une moitié.76 0.7 1.8 15.8 460 3.08 3.5 43 57
3 × 70 + 2 × 35 14/2,52 plus 7/2.52 1.1 2.0 32.4 3201 0.268 3.5 200 225
3 × 95 + 2 × 50 19/2,52 plus 10/2.52 1.1 2.1 35.6 4269 0.193 3.5 245 270
3 × 120 + 2 × 70 24/2 à 52+14 à 2.52 1.2 2.3 41.1 5437 0.153 3.5 285 310
3 × 150 + 2 × 70 30/2.52 plus 14/2.52 1.4 2.4 43.6 6519 0.124 3.5 325 345
3 × 185 + 2 × 95 37/2,52 plus 19/2.52 1.6 2.5 49.1 8101 0.0991 3.5 375 390
3 × 240 + 2 × 120 48/2,52 plus 24/2.52 1.7 2.7 54.2 10340 0.0754 3.5 440 450
3 × 300 + 2 × 150 61/2,52 plus 30/2.52 1.8 2.8 55.6 12810 0.0601 3.5 505 515
4 × 10 + 1 × 6 7/1.38 plus 1/2.8 0.7 1.8 18.3 649 1.83 3.5 60 77
4 × 16 + 1 × 10 7/1.78 plus 7/1.38 0.7 1.8 21.1 965 1.15 3.5 83 105
4 × 25 + 1 × 16 7/2.14 plus 7/1.78 0.9 1.8 24- Je ne sais pas.5 1456 0.727 3.5 105 125
4 × 35 + 1 × 16 7/2,52 plus 7/1.78 0.9 1.8 26.9 1863 0.524 3.5 125 155
4 × 50 + 1 × 25 10/2,52 plus 7/2.14 1.0 1.9 28.8 2633 0.387 3.5 160 185
4 × 70 + 1 × 35 14/2,52 plus 7/2.52 1.1 2.0 32.4 3565 0.268 3.5 200 225
4 × 95 + 1 × 50 19/2,52 plus 10/2.52 1.1 2.1 35.6 4735 0.193 3.5 245 270
4 × 120 + 1 × 70 24/2 à 52+14 à 2.52 1.2 2.3 41.1 5977 0.153 3.5 285 310
4 × 150 + 1 × 70 30/2.52 plus 14/2.52 1.4 2.4 43.6 7276 0.124 3.5 325 345
4 × 185 + 1 × 95 37/2,52 plus 19/2.52 1.6 2.5 49.1 9055 0.0991 3.5 375 390
4 × 240 + 1 × 120 48/2,52 plus 24/2.52 1.7 2.7 54.2 11567 0.0754 3.5 440 450
4 × 300 + 1 × 150 61/2,52 plus 30/2.52 1.8 3.1 66.3 14321 0.0601 3.5 505 515
