| Conducteur: | conducteur de cuivre en filets | Isolation: | XLPE |
|---|---|---|---|
| Enveloppe: | LSZH | Voltage d'essai: | 3.5KV/5min |
| Nom du produit: | Câble d'alimentation isolé XLPE et gainé PVC | Le noyau: | Multinucléaire |
| société: | groupe shenghua | Marque: | Sh câble |
| Mettre en évidence: | Cable de conducteur en cuivre en gaine de PVC,le câble Shanghai shenghua,Cable de conducteur en cuivre |
||

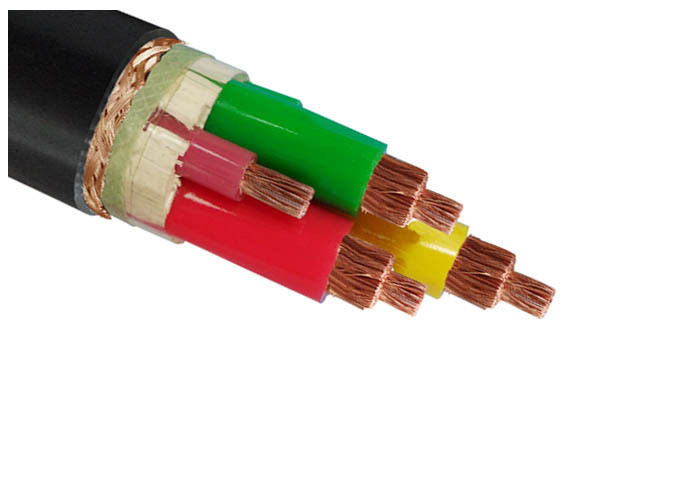

Câble d'alimentation N2XY CUIVRE
Câble d'alimentation N2XY conducteur en cuivre, isolation XLPE, gaine PVC
Dans l'épine dorsale des réseaux d'alimentation industrielle - des réseaux intelligents aux fermes d'énergie renouvelable - la résilience électrique définit le succès opérationnel. Shanghai Shenghua Cable Group offre une fiabilité sans compromis avec ses câbles d'alimentation isolés XLPE à conducteur en cuivre N2XY, conçus pour une transmission de 0,6/1 kV dans des environnements exigeants où la chaleur, l'humidité et les contraintes mécaniques menacent les solutions conventionnelles.
| Paramètre | N2XY 3×150+2×70 | N2XY 4×185+1×95 | Avantage de performance |
|---|---|---|---|
| Intensité nominale | 325A (air) / 345A (sol) | 375A (air) / 390A (sol) | Alimente les machines lourdes dans les aciéries/centres de données |
| Résistance du conducteur | 0,124 Ω/km (20°C) | 0,0991 Ω/km (20°C) | 18 % de pertes d'énergie en moins par rapport aux âmes en aluminium |
| Tension d'essai | 3,5 kV/5min | 3,5 kV/5min | Dépasse les seuils de sécurité CEI 60502 3
|
| Poids | 6 519 kg/km | 9 055 kg/km | Léger mais robuste pour les installations de longue portée |
Les câbles Shenghua sont conformes aux normes suivantes :
Constructions
Conducteur : conducteur en cuivre toronné, Classe 2 selon CEI 60228
Isolation : XLPE
Gaine : LSZH
Tension d'essai : 3,5 KV/5 minutes
Applications
Le câble convient à la pose fixe en CA 50 Hz, pour la transmission électrique.
Normes
International : VDE0276, IECASTM, JS, BS
Chine : GB/T 12706, GB/T 19666
Autres normes telles que BS, DIN et ICEA sur demande
Certificats
Tension nominale : 0,6/1 kV
Température maximale du conducteur : dans des conditions normales (90 °C), d'urgence (130 °C) ou de court-circuit ne dépassant pas 5 s (250 °C).
Température ambiante minimale. 0 °C, après l'installation et uniquement lorsque le câble est en position fixe
Rayon de courbure minimal : 20 x diamètre extérieur du câble pour un seul conducteur
15 x diamètre extérieur du câble pour plusieurs conducteurs
CE, RoHS, KEMA et autres sur demande
Articles commerciaux : MOQ : 200 m
Conditions de paiement : 30 % T/T avant la production, 70 % T/T avant la livraison
Emballage : tambour en fer en bois
Spécifications
| Section nominale du conducteur | Nombre de brins/diamètre du conducteur | Épaisseur de l'isolation | Épaisseur de la gaine | Diamètre extérieur approximatif |
Environ. Poids |
Résistance maximale en courant continu du conducteur (20 °C) | Tension d'essai CA | Intensité nominale | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω/km | kV/5min | Dans l'air (A) | Dans le sol (A) |
| 5 × 4 | 1/2,25 | 0,7 | 1,8 | 14,5 | 349 | 4,61 | 3,5 | 34 | 45 |
| 5 × 6 | 1/2,76 | 0,7 | 1,8 | 15,8 | 460 | 3,08 | 3,5 | 43 | 57 |
| 5× 10 | 7/1,38 | 0,7 | 1,8 | 19,0 | 699 | 1,83 | 3,5 | 60 | 77 |
| 5 × 16 | 7/1,78 | 0,7 | 1,8 | 22,0 | 1013 | 1,15 | 3,5 | 83 | 105 |
| 5 × 25 | 7/2,14 | 0,9 | 1,8 | 25,0 | 1566 | 0,727 | 3,5 | 105 | 125 |
| 5 × 35 | 7/2,52 | 0,9 | 1,9 | 28,0 | 2083 | 0,524 | 3,5 | 125 | 155 |
| 5× 50 | 10/2,52 | 1,0 | 2,0 | 31,0 | 2921 | 0,387 | 3,5 | 160 | 185 |
| 5× 70 | 14/2,52 | 1,1 | 2,1 | 36,0 | 3974 | 0,268 | 3,5 | 200 | 225 |
| 3 × 4+ 2 × 2,5 | 1/2,25+1/1,38 | 0,7 | 1,8 | 13,9 | 309 | 4,61 | 3,5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2,76+1/2,25 | 0,7 | 1,8 | 15,3 | 413 | 3,08 | 3,5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1,38+1/2,8 | 0,7 | 1,8 | 17,7 | 603 | 1,83 | 3,5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1,78+7/1,38 | 0,7 | 1,8 | 20,7 | 888 | 1,15 | 3,5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2,14+7/1,78 | 0,9 | 1,8 | 24,0 | 1342 | 0,727 | 3,5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2,52+7/1,78 | 0,9 | 1,8 | 25,7 | 1647 | 0,524 | 3,5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2,52+7/2,14 | 1,0 | 1,9 | 28,8 | 2386 | 0,387 | 3,5 | 160 | 185 |
| 5 × 6 | 1/2,76 | 0,7 | 1,8 | 15,8 | 460 | 3,08 | 3,5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2,52+7/2,52 | 1,1 | 2,0 | 32,4 | 3201 | 0,268 | 3,5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2,52+10/2,52 | 1,1 | 2,1 | 35,6 | 4269 | 0,193 | 3,5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2,52+14/2,52 | 1,2 | 2,3 | 41,1 | 5437 | 0,153 | 3,5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2,52+14/2,52 | 1,4 | 2,4 | 43,6 | 6519 | 0,124 | 3,5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2,52+19/2,52 | 1,6 | 2,5 | 49,1 | 8101 | 0,0991 | 3,5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2,52+24/2,52 | 1,7 | 2,7 | 54,2 | 10340 | 0,0754 | 3,5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2,52+30/2,52 | 1,8 | 2,8 | 55,6 | 12810 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1,38+1/2,8 | 0,7 | 1,8 | 18,3 | 649 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1,78+7/1,38 | 0,7 | 1,8 | 21,1 | 965 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2,14+7/1,78 | 0,9 | 1,8 | 24,5 | 1456 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2,52+7/1,78 | 0,9 | 1,8 | 26,9 | 1863 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2,52+7/2,14 | 1,0 | 1,9 | 28,8 | 2633 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2,52+7/2,52 | 1,1 | 2,0 | 32,4 | 3565 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2,52+10/2,52 | 1,1 | 2,1 | 35,6 | 4735 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2,52+14/2,52 | 1,2 | 2,3 | 41,1 | 5977 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2,52+14/2,52 | 1,4 | 2,4 | 43,6 | 7276 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2,52+19/2,52 | 1,6 | 2,5 | 49,1 | 9055 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2,52+24/2,52 | 1,7 | 2,7 | 54,2 | 11567 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2,52+30/2,52 | 1,8 | 3,1 | 66,3 | 14321 | 0,0601 | 3,5 | 505 | 515 |
