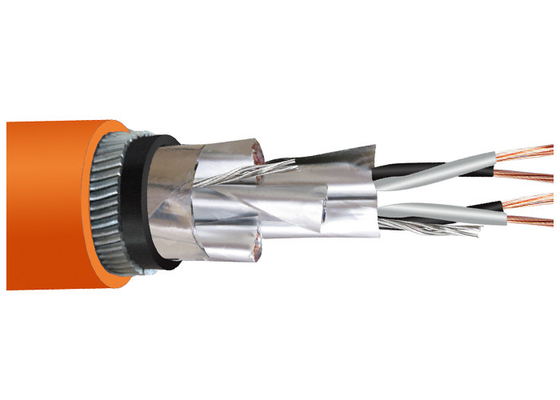

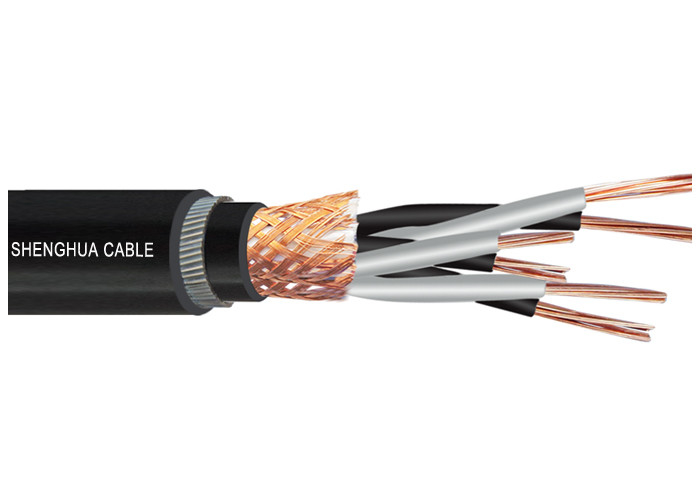

Câble d'instrumentation blindé en fil d'acier à isolation XLPE du groupe Shanghai Shenghua, câble d'instrumentation armé

Câble d'instrumentation blindé en fil d'acier avec isolation XLPE, câble d'instrumentation armé

Défier les environnements extrêmes : les câbles blindés XLPE de Shenghua pour l'intégrité des signaux critiques​​

Dans les usines pétrochimiques, les postes électriques et les usines automatisées, les interférences EMI et les contraintes mécaniques perturbent 38 % des signaux de contrôle​​—déclanchant des pannes d'équipement, une corruption des données et des temps d'arrêt coûteux. ​​Shanghai Shenghua Power Group Cable​​ élimine ces risques avec ses ​​Câbles d'instrumentation blindés XLPE​​, conçus pour une défense EMI à triple couche, une armure de qualité militaire et une résilience opérationnelle de -40°C à 90°C dans les systèmes de distribution 1000V AC/DC où la précision du signal n'est pas négociable.

​​Ingénierie de triple protection pour des conditions brutales​​

1. ​​Technologie de blindage anti-EMI​​:

   • ​​Le blindage en feuille d'aluminium + fil de drainage (type DJYP3VP3) offre une atténuation de 85 dB à 30 MHz, neutralisant les interférences des transformateurs 110 kV et des variateurs de fréquence dans les aciéries


   • ​​Blindage individuel et global (par exemple, DJYP3VP3-32) empêche la diaphonie dans les faisceaux à 19 conducteurs, permettant des signaux d'alimentation de 10 A et des signaux de capteur de 10 kHz simultanément avec ​​<0,1 % de distorsion​​



2. ​​Résilience de l'Arctique au désert​​:

   • ​​L'isolation XLPE​​ résiste à une chaleur continue de ​​90°C​​ (contre 70°C pour le PVC standard), maintenant une résistance d'isolement >12 MΩ·km dans les salles de turbines où les températures ambiantes atteignent ​​65°C+​​


   • ​​Armure en fil d'acier​​ (DJYVP3-32) survit à des charges d'écrasement de 8 tonnes—validées lors des collisions de grues portuaires de Shanghai—et résiste à la corrosion saline dans les plates-formes offshore pendant ​​15+ ans​​



3. ​​Installation hyper-flexible​​:

   • ​​Rayon de courbure de 6×​​ (par exemple, ​​20,1 mm OD pour 19 conducteurs​​) permet le routage dans des chemins de câbles encombrés, réduisant le temps d'installation de ​​40%​​ par rapport aux alternatives rigides


   • ​​Flexibilité à froid de -40°C​​ empêche la fissuration de la gaine dans les sous-stations sibériennes, survivant à ​​500 000+ cycles de flexion​​ dans les machines en mouvement



​​Certifié pour les zones dangereuses mondiales​​

Les câbles de Shenghua sont conformes à :

• ​​IEC 60228 et GB9330​​: Résistance à la flamme (IEC 60332) et rigidité diélectrique de 3 kV/5 min.
• ​​CE/RoHS/KEMA​​: Matériaux sans halogène (Cd <0,01 %, Pb <0,1 %) et validation de l'immunité EMI


• ​​ISO 9001/OHSAS 18001​​: Protocoles de sécurité pour les installations pétrolières/gazières de la zone 1



​​Spécifications techniques : Gamme de câbles Shenghua​​

​​Plage de température​​: -40°C à 90°C • ​​Rayon de courbure​​: 6× OD (non armé), 12× OD (armé)

​​Applications éprouvées dans les infrastructures critiques​​

• ​​Systèmes SCADA de centrales nucléaires​​: Les câbles DJYP3VP3-32 ont maintenu la précision du signal au milieu des interférences EMI des appareillages 110 kV dans la phase III de Guangdong
  4
  .
• ​​Pipelines pétroliers arctiques​​: DJYVP3-22 a résisté à la fragilité à -38°C et à l'exposition au H₂S dans les champs sibériens pendant plus de 8 ans


• ​​Robotique automobile​​: DJYP3V à 12 conducteurs a éliminé la perte de données dans les lignes de soudure de BMW malgré les arcs électriques de 15 kA



​​Pourquoi les ingénieurs du monde entier font confiance à Shanghai Shenghua​​

1. ​​Fabrication sans défaut​​:

   • ​​Contrôles d'intégrité du blindage assistés par l'IA​​: Les scans laser vérifient l'uniformité du chevauchement de la feuille (±0,1 mm), éliminant les lacunes EMI


   • ​​Tests Hi-Pot à 100%​​: Les tests de contrainte CA de 3,5 kV valident l'intégrité de l'isolation pour la conformité KEMA



2. ​​Déploiement mondial rapide​​:

   • ​​Devis en 24 heures​​: Conducteurs sur mesure (1-19), types d'armure (fil d'acier/ruban), et certifications DIN/BS


   • ​​Emballage en bobines de bois​​: Les extrémités scellées avec du ruban adhésif BOPP empêchent l'entrée d'humidité pendant le transport maritime vers l'UE/les États-Unis



3. ​​Assurance après-vente inégalée​​:

   • ​​Garantie soutenue par PICC​​: Garantie de remplacement de 12 mois pour les écarts par rapport à la CEI + assistance technique 24h/24 et 7j/7 basée à Shanghai


   • ​​36+ brevets​​: Pour l'extrusion XLPE et la technologie de tissage d'armure, déployés dans le barrage des Trois Gorges de Chine

Application

Ce produit s'applique aux fils de connexion d'appareils électriques, d'appareils ou d'ordinateurs, utilisés dans les équipements de distribution avec une tension nominale allant jusqu'à et y compris CA 450/750V ou CC 1000V

Description

Caractéristique et paramètres pertinents

1. Température de service à long terme du conducteur du câble : 90°C

2. Tension nominale : 300/500V, 450/750V, 600/1000V.

3. Température de pose du câble ≥ 0°C

4. Conducteurs (paire/triple) : 1~19

5. Rayon de courbure minimum : ≥ diamètre extérieur du câble 6 fois

Condition d'utilisation

Le câble est approuvé pour fonctionner en installation fixe ou mobile à une température ambiante de -40 ℃ à 50 ℃, une humidité relative ne dépassant pas 80 % et une température de fonctionnement du conducteur ne dépassant pas 70 ℃, tout en évitant le rayonnement direct à haute température ou le contact. La température ne doit jamais être inférieure à 0 ℃ lorsque le câble est posé. Rayon de courbure admissible : pas moins de 6 fois le diamètre hors tout pour le câble non armé ; pas moins de 12 fois le diamètre hors tout pour le câble armé ou blindé ; pas moins de 6 fois le diamètre hors tout pour le câble flexible blindé.

Type optionnel

Emballage et expédition

Nous sommes en mesure de respecter les calendriers de livraison les plus stricts en fonction de chaque bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison des câbles peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en bobines de bois, en boîtes en carton ondulé et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des bouchons d'étanchéité non hygroscopiques pour protéger les extrémités des câbles de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur les faces extérieures du tambour conformément aux exigences du client.

Engagement après-vente

Shanghai Shenghua Cable (Group) possède le principe de Shenghua "S'efforcer d'être la meilleure entreprise, produire le meilleur produit, fournir le meilleur service, établir la meilleure marque", insiste sur la politique de la qualité d'abord, s'efforce d'atteindre une qualité élevée et un défaut zéro des marchandises. Par conséquent, chaque client pourrait pleinement bénéficier de la qualité supérieure et du service irréprochable de Shenghua Cable. Pendant ce temps, nous respectons l'esprit de Shenghua de "Faire de son mieux, gagner mutuellement", souhaitons établir une relation à long terme et stable avec chaque client. Par la présente, nous garantissons que :

1. Le client est Dieu. Nous chérirons chaque client, chaque coopération de tout cœur.
2. Service avant-vente gratuit. Nous fournirons la meilleure proposition pour chaque client.
3. Bon service de vente. Nous fournirons un fonctionnement relatif du produit gratuit, des conseils d'entretien et une mise en service de l'installation
service de conseil technique lors de l'établissement d'une relation de coopération avec les clients.
4. Service après-vente attentionné. Nos produits sont garantis par PICC (People's Insurance Company of China). Nous
fournirons une maintenance et un débogage gratuits dans les 12 mois suivant l'installation (sauf en cas d'utilisation incorrecte).
5. Nous garantissons de résoudre vos problèmes dans les 24 heures à Shanghai, 72 heures pour les autres districts.
6. Service téléphonique d'assistance téléphonique 24 heures sur 24. Nous désignerons une personne professionnelle pour répondre à votre question en temps opportun.
Nous croyons toujours fermement que "La qualité est une ligne de vie, le service est un laissez-passer", ce qui nous rendra plus proches et plus serrés !
Shanghai Shenghua Cable (Group) Co., Ltd.

FAQ

Q : Combien de temps faut-il pour obtenir une réponse à un devis ?

R : La plupart des devis sont retournés dans les 24 heures, cependant, s'il s'agit d'une construction spéciale, cela pourrait prendre plus de jours.

Q : Quelles garanties vos produits offrent-ils ?

R : SHAN Cable garantit que tous nos produits, fils, câbles et autres sont exempts de défauts. Nous reprendrons tout produit qui ne répond pas à la qualité convenue par les deux parties. Les conditions spécifiques sont les suivantes :
1. Nous garantissons que nous nous conformerons aux exigences de la période de garantie spécifiées dans le contrat, que les marchandises fournies en vertu du bon de commande pour l'achat de câbles et de fils de réseau de distribution autoporteurs
2. Nous serons fabriqués conformément à cette spécification et que les marchandises seront neuves, inutilisées, des modèles les plus récents ou actuels. Une fois que nous serons sélectionnés, nous fournirons les marchandises strictement conformément aux exigences du contrat.
3. La garantie restera valable pendant douze (12) mois après que les marchandises, ou toute partie de celles-ci, selon le cas, auront été livrées et acceptées à la destination finale indiquée dans le CCG, ou pendant dix-huit (18) mois après la date d'expédition du port ou du lieu de chargement dans le pays d'origine, la période la plus courte étant retenue.
4. Pendant la période de garantie, l'acheteur peut proclamer directement au fabricant par écrit ou par l'agent s'il y a un problème de qualité des marchandises. Le fabricant effectuera la réparation ou le remplacement dans un délai raisonnable et prendra en charge toutes les dépenses y afférentes.

Q : Vendez-vous d'autres produits en plus des fils et des câbles ?

R : Les fils et les câbles sont notre spécialité, cependant, nous vendons également des connecteurs, des assemblages de câbles et des outils de câblage, pour n'en nommer que quelques-uns. Nos produits desservent de nombreux marchés dans le monde entier.
