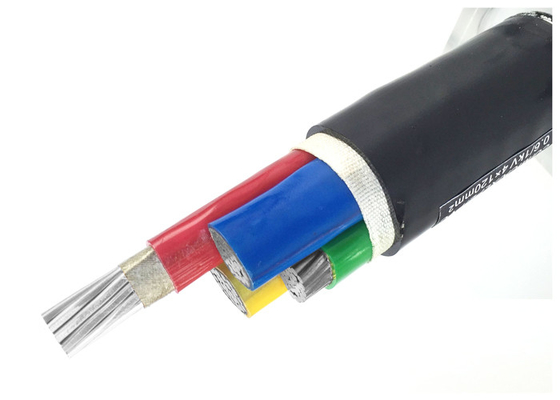

Cable d'alimentation du groupe Shenghua NYY NYCY Cable électrique résistant au feu pour bâtiments / câblage de maison

NYY NYCY Câble résistant aux incendies électrique pour les créations / câblage de la maison

TDK (titre, description, mots clés)

Titre: NYY-FE Câbles résistants au feu pour les bâtiments | Câble du groupe d'alimentation Shanghai Shenghua
Description: Shanghai Shenghua offre des câbles résistants au feu NYY-FE CEI 60502 avec isolation XLPE et revêtement LSZH pour une sécurité de grande hauteur, une toxicité zéro et une intégrité du circuit plus 90 minutes.
Mots-clés: câble résistant au feu NYY-FE, câble d'alimentation LSZH, câble isolé XLPE, câblage de construction, câble sans halogène, câble d'alimentation Shenghua, câble certifié CPR

Câbles résistants aux incendies de Shanghai Shenghua: la solution d'intégrité du circuit ultime pour une sécurité de grande hauteur

Dans les premières minutes critiques d'un incendie, les câbles standard échouent catastrophiquement - en se mettant à la fumée toxique et en coupant la puissance des systèmes vitaux. Les ingénieurs de câbles du groupe électrique de Shanghai Shenghua NYY-FE et les câbles résistants au feu de NYCY pour défier ce sort, combinant la technologie de mica-barrière, les matériaux zéro halogènes et la résistance thermique à 900 ° C pour maintenir les systèmes d'urgence opérationnels lorsque chaque seconde compte

Défense des incendies à triple couche: la norme d'ingénierie de Shenghua

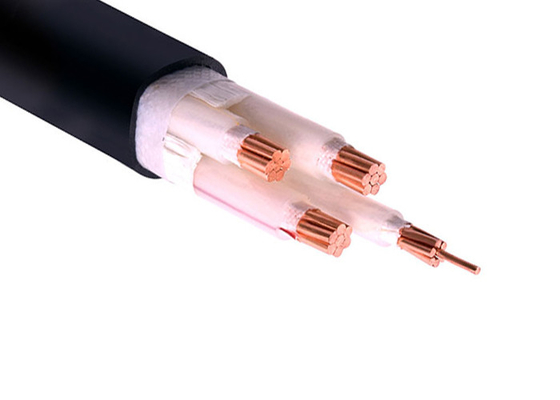

1. Core de pare-feu mica:

   • Conducteurs de cuivre enveloppés dans du ruban de mica avec 750 ° C + pendant plus de 90 minutes, en maintenant l'intégrité du circuit pendant les incendies - Excédant des normes CEI 60331 et BS 6387


   • Contrairement aux câbles en PVC standard, le mica empêche l'exposition au conducteur même au contact direct de la flamme, garantissant les alarmes incendie et l'éclairage d'évacuation restez en ligne



2. Armure XLPE + LSZH:

   • L'isolation en polyéthylène réticulé (XLPE) permet un fonctionnement à long terme à 90 ° C (la limite de 70 ° C du PVC), résistant à la dégradation électrique et aux températures de court-circuit jusqu'à 250 ° C


   • LSZH (Halogène à basse fumée zéro) réduit les émissions de gaz toxiques à <0,5% de HCl (par IEC 60754-1) et de la densité de fumée à> 60% de transmittance légère (IEC 61034), critique pour la visibilité pendant les évacuations



3. Armage ignifuge de flamme:

   • L'armure de fil en acier galvanisé (pour le multi-core) ou le fil d'aluminium (monocore) ajoute une protection mécanique tout en rencontrant des classifications ignifuges ZA / ZB / ZC / ZD



Certifié pour les applications vitales

Les câbles de Shenghua sont conformes aux réglementations strictes post-grenfell de l'UE, notamment:

• CPR Euroclass B2CA: 40% d'émission de fumée inférieure à celle requise


• Amendement BS 7671 2: obligatoire pour les systèmes de sécurité de grande hauteur au Royaume-Uni


• IEC 60331 & EN 50200: Intégrité de circuit de 180 minutes validé (cote FE180)



Avantages d'installation: précision pour des projets complexes

• Flexibilité de flexion: les câbles multi-cœurs ne nécessitent que 15 × les plis de diamètre externe (vs 20 × pour un seul noyau), assouplir le routage dans les espaces restreints


• Résilience inférieure à zéro: le préchauffage permet une installation à -30 ° C, avec une stabilité opérationnelle de -40 ° C à 90 ° C


• Conducteurs à code couleur: Alignement de câblage simplifié par normes BS / IEC (par exemple, 5-cœurs: bleu / brun / noir / gris / jaune-vert)



Spécifications techniques: câbles Shenghua NYY-FE

Sections transversales personnalisables: 1,5 mm² à 630 mm²

.

Pourquoi les architectes mondiaux font confiance à Shenghua

• Étude de cas: Hôpital pour enfants de Berlin: rejeté 3 fournisseurs avant de choisir les câbles NYY-FE de Shenghua pour une résilience au feu de 90 minutes
  1
  .
• Héritage de 30 ans: production CE / ROHS / CCC / KEMA avec livraison globale de 15 jours
  5
  .
• Durabilité: les matériaux sans halogène réduisent la toxicité environnementale pendant l'élimination ou les incidents d'incendie
  6

Application: Câble d'alimentation LSZH isolé XLPE utilisé pour le câblage de la maison, l'alimentation et d'autres besoins de construction.

Câbles résistants au feu

225V SR isolé et LSZH Câbles d'alarme incendie gaineux

300V MICA + LSZH isolé et LSZH Câbles d'alarme incendie gainés

225 SR isolé et LSZH Câbles d'alarme incendie gainés BMK *

300 / 500V SR isolé et LSZH Câbles d'alarme incendie gainés

300 / 500V MICA + XLPE ISOLURE ET Câbles d'alarme incendie gainés LSZH

CONDUCTEUR: Classe 1/2 recuit, cuivre nu, cuivre nu ou brins. Ces fils sont formés en chef d'orchestre final dans les machines à échouer sous surveillance de qualité stricte.

Isolation: le composé ou le PVC en polyéthylène lié au croisement est isolé sur les conducteurs par processus d'extrusion. Les matières premières et les épaisseurs d'isolation sont maintenues conformément aux normes et conformes aux normes IEC60502 / BS7870 selon le cas.

Le câble d'alimentation isolé XLPE est identifié soit par couleur, soit par des nombres comme suit:
Nombre d'identification des noyaux
Old Color Coding Nouveau codage couleur selon BS
1 brun rouge ou noir ou bleu
2 rouge et noir brun, bleu
3 rouge, brun bleu jaune, noir, gris
4 rouge, jaune, bleu et noir bleu, marron, noir, gris
5 rouge, jaune, bleu, noir, y / g bleu, marron, noir, gris et y / g

Armure: Lorsque l'armure est nécessaire, l'armure se compose d'une seule couche de fils en acier galvanisé / bandes en acier galvanisées.
L'armure est appliquée hélicoïdale selon les normes.
Les câbles à noyau unique sont blindés avec des fils en aluminium ou des fils de cuivre en fonction des besoins.

Fiche extérieure: Les câbles standard sont fabriqués avec du PVC noir extrudé. La cheminée extérieure est en relief ou imprimée avec les informations requises par les normes pertinentes.
Les composés spéciaux FR, FRLS, FRRT, LSF, MDPE sont utilisés pour la respiration extérieure des câbles, pour répondre aux exigences spécifiques du client.

Caractéristiques de fonctionnement

1, température de fonctionnement admissible à long terme du conducteur de câble ≤ 70 ° C
2, température de travail la plus élevée du câble en cas de court-circuit (le temps le plus durable n'est pas supérieur à 5 s): ≤ 300 mm2 Conducteur de câble ≤ 160 ° C, conducteur de câble ≥300 mm2≤ 140 ° C.
3, la température de pose devrait supérieure à 0 ℃, le rayon de flexion autorisé du câble: pour un câble sans noyau non armé, ne doit pas être inférieur à 20 fois de son diamètre extérieur; Pour le câble multi-core non armé, ne devrait pas être inférieur à 15 fois de son diamètre extérieur
4, avec une propriété ignifuge, ZA, ZB, ZC, ZD sont 4 types
5, le produit est applicable pour les lignes de transmission et de distribution AC 50 Hz avec une tension nominale de 0,6 / 1kV
