Détails sur le produit:
Conditions de paiement et expédition:
|
| conducteur: | Rendez le conducteur en aluminium échoué, Cl.2 compact selon le CEI 60228 | Isolant: | XLPE (polyéthylène réticulé) évalué à 90 OC |
|---|---|---|---|
| Exemple: | libre | Couleur d'isolation: | ROUGE, JAUNE, BLEU |
| Gaine: | Type ST2 de PVC ou de FR-PVC au CEI 60502, noir | Écran: | bande de cuivre |
| Surligner: | Câble isolation XLPE,XLPE a isolé le câble |
||

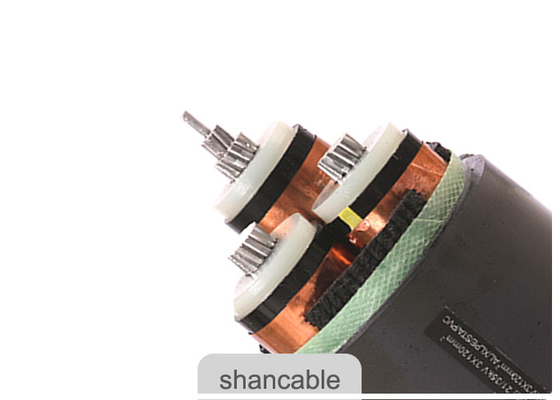

Le conducteur en aluminium XLPE de trois noyaux a isolé la tension moyenne 21/35kV de cable électrique
Construction
Conducteur : Rendez le conducteur en aluminium échoué, Cl.2 compact selon le CEI 60228
Écran sur âme : Semi-conducteur
Isolation : XLPE (polyéthylène réticulé) évalué à 90 OC
Écran sur enveloppe isolante : Semi-conducteur
Écran : Bande de cuivre
Gaine : Type ST2 de PVC ou de FR-PVC au CEI 60502, noir
Applications
Pour s'étendre à l'intérieur et dehors. Capable soutenir certaine traction pendant l'installation, mais forces mécaniques non externes. On ne permet pas la pose du câble unipolaire dans les conduits magnétiques.
Normes
International : LE CEI 60502-1, LE CEI 60228,
La Chine : GB/T 12706, (GB/T 18380-3 pour ZR-YJV seulement)
D'autres normes telles que les BS, le DIN et l'ICEA sur demande
Données techniques
Tension évaluée : 21/35(36) kilovolt
La température maximum de conducteur : sous normal (90 OC), l'urgence (130OC) ou ne se mettent pas plus de 5 états en court-circuit de s (250℃).
Min. Ambient Temp. 0 OC, après installation et seulement quand le câble est dans un à position fixe
Rayon de cintrage minimal : câble O.D de 20 x pour à un noyau
câble O.D de 15 x pour le noyau multi
Certificats
CE, RoHS, KEMA et plus d'autres sur demande
Articles commerciaux : MOQ : 200m
Conditions de paiement : 30% T/T avant production, 70% T/T avant la livraison
Emballage : Tambour en bois de fer
Caractéristiques
| Nom. Section transversale de conducteur | Non de brins/diamètre. Du conducteur | Épaisseur d'isolation | Épaisseur de gaine | Approximativement O.D. |
Approximativement. Poids |
Max. D.C Resistance de conducteur (℃ 20) | C.A. de tension d'essai | Estimation actuelle | |
| millimètre2 | pc/mm | millimètre | millimètre | (millimètre) | kg/km | Ω /km | kV/5min | En air (a) | Dans le sol (A) |
| 1 × 50 | 10/2.52 | 9,3 | 2 | 37,0 | 1360 | 0,641 | 73,5 | 170 | 165 |
| 1 × 70 | 14/2.52 | 9,3 | 2,5 | 38,0 | 1471 | 0,443 | 73,5 | 210 | 200 |
| 1 × 95 | 19/2.52 | 9,3 | 2,5 | 40,0 | 1605 | 0,320 | 73,5 | 255 | 240 |
| 1 × 120 | 24/2.52 | 9,3 | 2,5 | 42,0 | 1756 | 0,253 | 73,5 | 290 | 270 |
| 1 × 150 | 30/2.52 | 9,3 | 2,5 | 44,0 | 1910 | 0,206 | 73,5 | 330 | 305 |
| 1 × 185 | 37/2.52 | 9,3 | 2,5 | 45,0 | 2102 | 0,1640 | 73,5 | 380 | 345 |
| 1 × 240 | 48/2.52 | 9,3 | 2,5 | 48,0 | 2395 | 0,1250 | 73,5 | 435 | 400 |
| 1 × 300 | 61/2.52 | 9,3 | 3 | 50,0 | 2672 | 0,1000 | 73,5 | 510 | 455 |
| 1 × 400 | 61/2.97 | 9,3 | 3 | 53,0 | 3094 | 0,0778 | 73,5 | 595 | 525 |
| 1 × 500 | 61/3.23 | 9,3 | 3 | 55,0 | 3595 | 0,0605 | 73,5 | 690 | 600 |
| 1 × 630 | 61/3.50 | 9,3 | 3,1 | 60,0 | 4193 | 0,0469 | 73,5 | 800 | 680 |
| 1 × 800 | 91/3.20 | 5,5 | 3,1 | 65 | 4792 | 0,0367 | 73,5 | 920 | 770 |
| 1 × 1000 | 91/3.75 | 5,5 | 3,2 | 70 | 5581 | 0,0291 | 73,5 | 1040 | 860 |
| 3 × 50 | 10/2.52 | 9,3 | 3,5 | 76,0 | 4492 | 0,641 | 73,5 | 145 | 170 |
| 3 × 70 | 14/2.52 | 9,3 | 3,6 | 80,0 | 5000 | 0,443 | 73,5 | 190 | 190 |
| 3 × 95 | 19/2.52 | 9,3 | 3,7 | 83,0 | 5533 | 0,320 | 73,5 | 215 | 230 |
| 3 × 120 | 24/2.52 | 9,3 | 3,8 | 86,0 | 6054 | 0,253 | 73,5 | 240 | 255 |
| 3 × 150 | 30/2.52 | 9,3 | 3,9 | 89,0 | 6593 | 0,206 | 73,5 | 280 | 295 |
| 3 × 185 | 37/2.52 | 9,3 | 4,0 | 93,0 | 7255 | 0,1640 | 73,5 | 310 | 330 |
| 3 × 240 | 48/2.52 | 9,3 | 4,2 | 98,0 | 8216 | 0,1250 | 73,5 | 365 | 380 |
| 3 × 300 | 61/2.52 | 9,3 | 4,3 | 102,0 | 9248 | 0,1000 | 73,5 | 430 | 435 |
| 3 × 400 | 61/2.97 | 9,3 | 4,6 | 110,0 | 10663 | 0,0778 | 73,5 | 485 | 500 |
